Die Unterschiede zwischen NYY-, (N)YY-, NYY-J-, NYY-O-, N2XY-, N2XY-J- und N2XY-O-Kabeln verstehen

Wenn Sie mit Elektroinstallationen in ganz Europa arbeiten, sind Sie wahrscheinlich schon einmal auf Kabeltypen wie NYY-J oder NYY-O gestoßen. Auch wenn sie ähnlich aussehen, machen die Suffixe einen entscheidenden Unterschied. Eine falsche Interpretation kann dazu führen, dass Sie das falsche Kabel bestellen, was zu Projektverzögerungen, Sicherheitsrisiken und unerwarteten Kosten führen kann.

WESENTLICHER UNTERSCHIED, DER SICH AUF DIE SICHERHEIT AUSWIRKEN KANN

Dieser Leitfaden erläutert das deutsche Kabelcodierungssystem, damit Sie Ihre Spezifikationen sicher festlegen können.

Zusammenfassung: Die Suffixe -J und -O liefern sofort wichtige Informationen über das Vorhandensein oder Fehlen eines Erdungskabels:

• NYY-J = Mit blankem Erdungsdraht.
• NYY-O = Ohne Erdungskabel.

Dieser einfache Buchstabencode verhindert Verwechslungen und gewährleistet, dass das richtige Kabel für die elektrischen und sicherheitstechnischen Anforderungen der Installation ausgewählt wird.

WAS BEDEUTEN NYY UND N2XY?

Die Kabelbezeichnungen geben Auskunft über die Konstruktion und die Materialien des Kabels. Bei beiden handelt es sich um weit verbreitete europäische Stromkabel, die für die feste Verlegung mit einer Nennspannung von 600/1000 V ausgelegt sind.

If you are curious about the cable designation of the most typical industrial cables such as N2XH, RV-K, H07RN-F or H1Z2Z2-K, read this blog post.

Wenn Sie neugierig auf die Kabelbezeichnungen der gängigsten Industriekabel wie N2XH, RV-K, H07RN-F oder H1Z2Z2-K sind, lesen Sie diesen Blogbeitrag.

WAS BEDEUTET (N)YY?

NYY: Dies bedeutet, dass das Kabel gemäß den deutschen VDE-Normen (Verband der Elektrotechnik) hergestellt und geprüft wurde. Dies ist die gängigste Bezeichnung in Märkten, die stark von deutschen technischen Normen beeinflusst sind. Das „N“ steht für Normenleitung (Standardkabel).

(N)YY oder YY: Wenn das „N“ in Klammern steht oder weggelassen wird, bedeutet dies in der Regel, dass das Kabel gemäß der internationalen oder europäischen harmonisierten Norm (HD 603) hergestellt wurde. Diese Norm gewährleistet, dass das Kabel in der gesamten Europäischen Union und anderen Regionen, die diese Normen übernehmen, verwendet werden kann.

Kurz gesagt:

NYY: Deutsche VDE-Norm (Deutschland, Österreich und Märkte, die VDE-Normen verwenden).

(N)YY: Europäische Norm HD 603 (breiterer europäischer Markt und internationale Projekte).

NYY-J: KABEL MEA

Gemäß der deutschen Norm DIN VDE 0292 steht das Suffix „J“ für: „Mit Schutzleiter ohne eigene Umhüllung“ = „Mit einem Schutzleiter (Erdungsdraht) ohne eigene separate Ummantelung“. Mit anderen Worten:

• Das Kabel enthält einen zusätzlichen Leiter, der ausschließlich zur Erdung dient (Erdungsleiter).
• Dieser spezielle Erdungsleiter ist blank, d. h. er verfügt nicht über eine eigene Isolierung wie die stromführenden Adern.

Wann wird NYY-J-Kabel verwendet?

NYY-J-Kabel werden für feste elektrische Installationen verwendet, die einen speziellen Schutzleiter (Erdungsleiter) erfordern. In vielen europäischen Ländern sind sie die Standardwahl für die sichere Stromverteilung in Gebäuden und zu fest installierten Geräten. Zu den spezifischen Anwendungsbereichen gehören:

• Gebäudeverkabelung: Versorgung von Steckdosen, Leuchten und Schaltern in Wohn- und Gewerbeimmobilien mit Endstromkreisen.

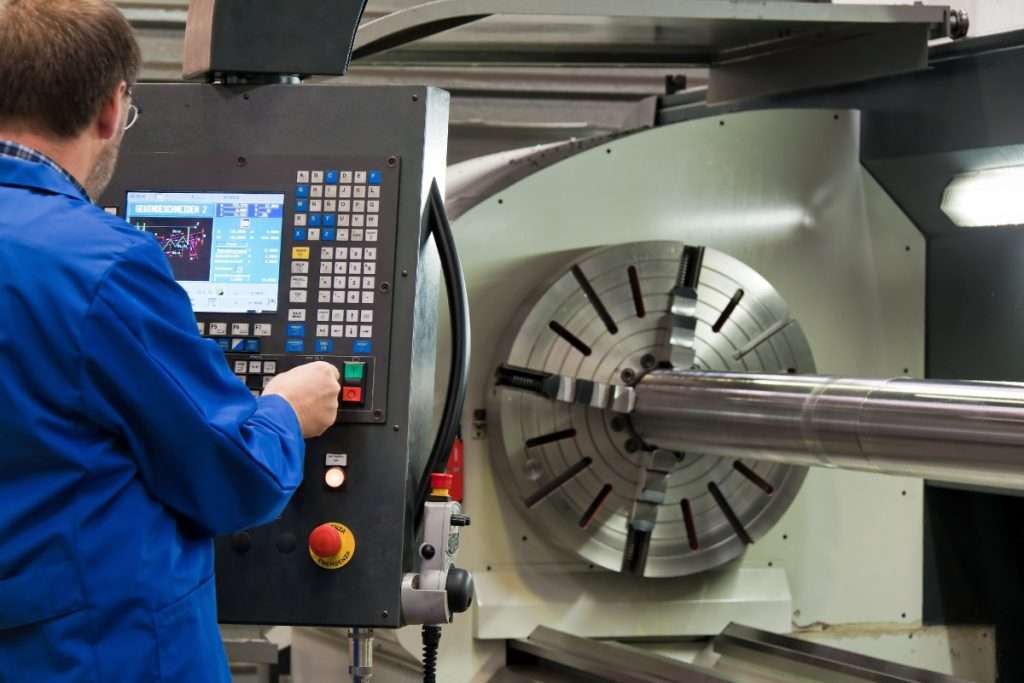

• Industriestrom: Anschluss von ortsfesten Maschinen, Motoren und Verteilertafeln, bei denen eine zuverlässige Sicherheitserdung vorgeschrieben ist.
• Außeninstallationen: Stromversorgung von Außenanlagen wie Straßenbeleuchtung, CCTV-Kameras oder Ladestationen für Elektrofahrzeuge, häufig über direkt verlegte Kabel.

Das Suffix „-J“ garantiert, dass das Kabel den erforderlichen blanken Erdungsdraht enthält, wodurch die Einhaltung der elektrischen Sicherheitsvorschriften gewährleistet ist.

Vergleich: Standard-NYY vs. NYY-J

Vergleichen wir zur Verdeutlichung einmal das Standardkabel NYY mit dem Kabel NYY-J:

• NYY: Ein Standardkabel mit beispielsweise 3 isolierten Phasenadern (braun, schwarz, grau). Es verfügt über keinen separaten Erdungsleiter.
• NYY-J 3×1.5mm²: Dieses Kabel verfügt über dieselben 3 isolierten Phasenadern sowie einen zusätzlichen blanken Kupferdraht, der unter dem Außenmantel parallel zu diesen verlegt ist. Dieser blanke Draht ist die „J“-Komponente und dient als Schutzleiter.

Dieses System wird auch bei anderen deutschen Kabeltypen verwendet, zum Beispiel: H07V-K vs. H07V-U: Hier steht das „U“ für einen isolierten Schutzleiter.

Kurz gesagt: NYY-J bedeutet „mit blankem Schutzleiter“. Deshalb sieht man es so oft – weil die meisten festen Installationen eine separate Erdung erfordern.

NYY-O: BEDEUTUNG UND TYPISCHE ANWENDUNGEN VON KABELN

The meaning of “O”

Gemäß der deutschen Norm DIN VDE 0292 steht das Suffix „O“ für: „Ohne Schutzleiter“ = „Ohne Schutzleiter“ oder „Ohne Erdungsleiter“.

• „Schutzleiter“ ist die formale Bezeichnung für den Schutzerdungsleiter.

Wann wird das NYY-O-Kabel verwendet?

Ein NYY-O-Kabel wird in Anwendungen verwendet, in denen eine separate Schutzerde nicht erforderlich ist oder auf andere Weise bereitgestellt wird. Beispiele hierfür sind:

• Steuerkreise, bei denen die Erdung separat erfolgt.
• Spezifische Industrieanlagen, die doppelt isoliert sind und keinen Erdungsanschluss benötigen.
• Bestimmte Beleuchtungskreise.
• Zugschnüre für Maschinen, bei denen nur die Schaltfunktion benötigt wird.

PRAKTISCHE BEISPIELE FÜR DIE VERWENDUNG VON NYY-J- UND NYY-O-KABELN

Stellen wir uns ein 3-adriges Kabel vor:

• Isolierte Ader (z. B. Phase).
• Isolierte Ader (z. B. Neutralleiter).
• Isolierte Ader (z. B. Phase).
• Blanker Kupferleiter (das „J“ – der Schutzleiter).

NYY-O 3×1,5 mm²: Dieses Kabel hat genau drei Leiter unter dem Außenmantel, die alle isoliert sind:

• Isolierter Kern.
• Isolierter Kern.
• Isolierter Kern.
• Es gibt keinen separaten Erdungsdraht.

WARUM DIESE UNTERSCHEIDUNG FÜR DIE KABELSPEZIFIKATION RELEVANT IST

Die Angabe eines falschen Suffixes ist kein geringfügiges Versehen. Die Verwendung eines NYY-O– oder N2XY-O-Kabels in einem Stromkreis, der eine Sicherheitserdung erfordert, entspricht nicht den elektrischen Vorschriften und stellt eine ernsthafte Stromschlaggefahr dar.

Warum ist diese Unterscheidung für Elektriker und Ingenieure so wichtig?

• Auswahl des richtigen Kabels: Wenn ein Stromkreis eine separate Erdung erfordert, müssen Sie die NYY-J-Version auswählen. Ein gewöhnliches NYY-Kabel wäre für diese Anwendung ungeeignet und unsicher.
• Sofortige Identifizierung: Das „J“ im Kabelnamen weist den Installateur sofort darauf hin, dass ein spezielles Erdungskabel vorhanden und bereit zum Anschließen ist.

Kurz gesagt: Die Suffixe -J und -O geben dem Lieferanten eine eindeutige Anweisung, sodass Sie ein Kabel erhalten, das den Sicherheits- und Funktionsanforderungen Ihres Designs entspricht.

ZUSAMMENFASSUNG DES VERGLEICHS VON STROMKABELN: NYY VS N2XY VS RV-K

Die folgende Tabelle bietet einen übersichtlichen Vergleich der wichtigsten Spezifikationen der drei gängigsten industriellen Stromkabel, die in ganz Europa installiert sind:
