Câble > SCREENFLEX® 110/200 LiYCY VC4V-K

Télécharger la fiche technique Obtenez un devis maintenant

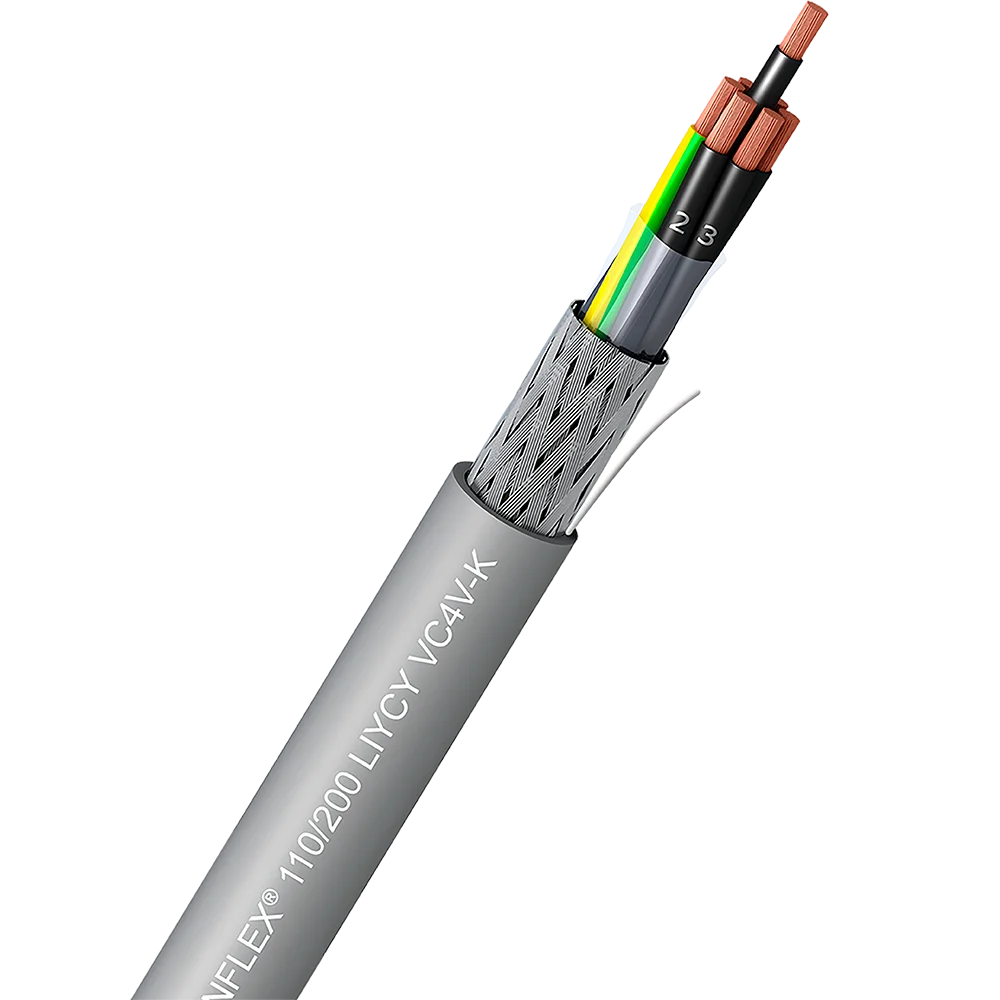

SCREENFLEX® 110/200
LiYCY VC4V-K

Name: SCREENFLEX® 110/200 LiYCY VC4V-K
Brand: SCREENFLEX®
SKU: LiYCY VC4V-K
Availability: InStock

Câble PVC souple blindé, pour la transmission sécurisée de signaux.

SELON: EN 50525., IEC 60502-1.

Le SCREENFLEX® 110 VC4V-K est un câble de commande blindé pour les circuits de commande, les connexions d’équipements électroniques, les systèmes informatiques, etc.

Flexibilité accrue

Protection contre les IEM

Utilisation polyvalente comme câble de contrôle/signal

Applications typiques de
SCREENFLEX® 110/200 LiYCY VC4V-K

Select...

Les câbles SCREENFLEX® 110/200 LiYCY VC4V-K offrent une flexibilité exceptionnelle et un blindage robuste, ce qui en fait le choix optimal pour les circuits de contrôle et de mesure industriels sujets aux interférences.

Les câbles SCREENFLEX® 110/200 LiYCY VC4V-K offrent une flexibilité exceptionnelle et un blindage robuste. Un blindage CEM/IEM supérieur assure l'intégrité du signal dans les tableaux de contrôle dynamiques et électriquement bruyants.

Leur contrôle d'impédance précis et la faible capacitance des câbles SCREENFLEX® 110/200 LiYCY VC4V-K sont essentiels pour maintenir la fidélité du signal dans la transmission de données haute fréquence entre les dispositifs électroniques sensibles.

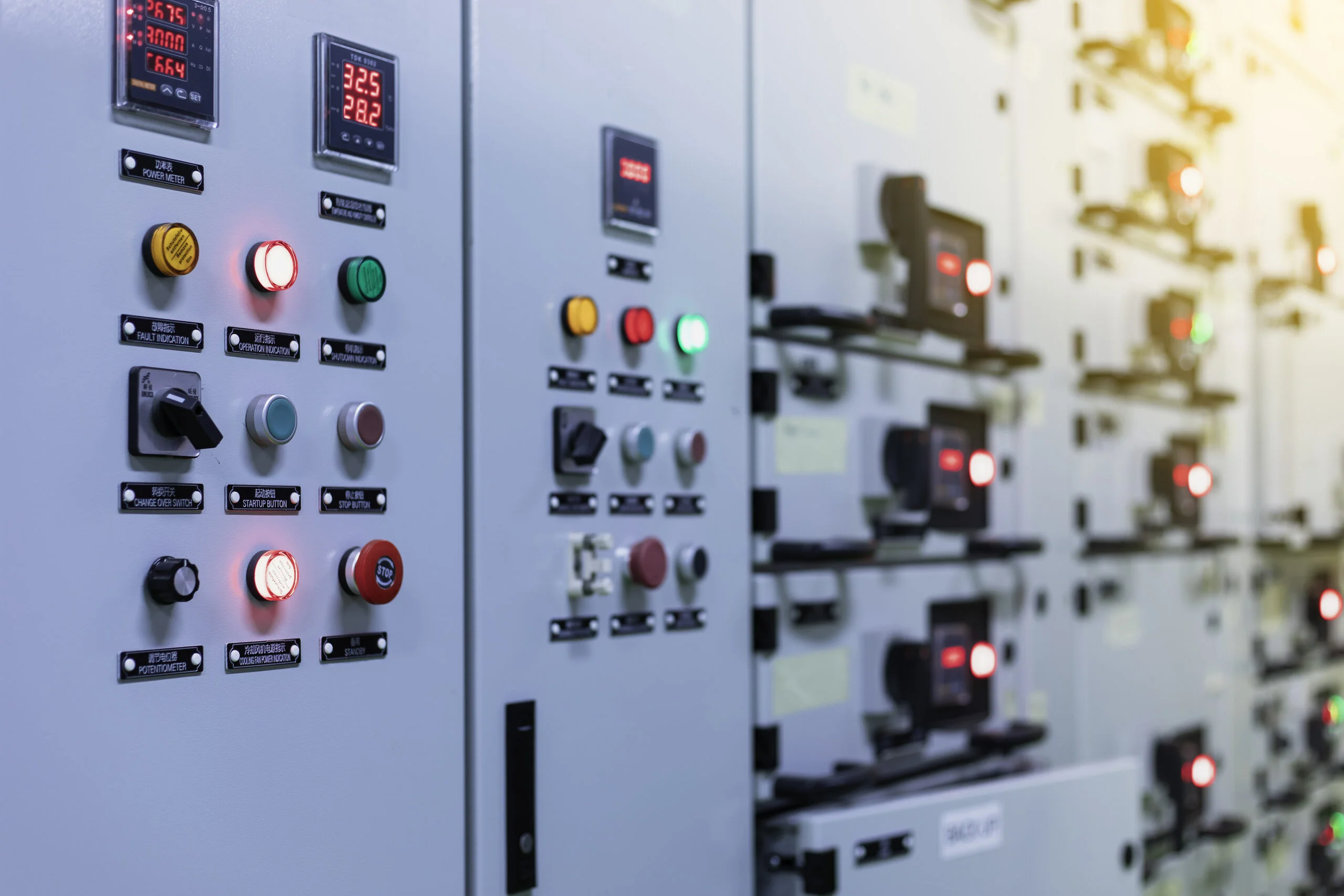

Installations industrielles

Circuits de contrôle

Connexion d'équipements électroniques

Ressources pour ingénieurs

SCREENFLEX® 110/200 LiYCY VC4V-K Technical datasheet Download file

SCREENFLEX® 110/200 LiYCY VC4V-K DoP Download file

SCREENFLEX® 110/200 LiYCY VC4V-K

Spécifications techniques

Application

SCREENFLEX® 110 VC4V-K est un câble de contrôle blindé. Il est utilisé dans tous les types de connexions de transmission de signaux où la tension induite par un champ électromagnétique extérieur peut affecter le signal transmis. Ses applications les plus courantes sont : les circuits de contrôle, les connexions d’équipements électroniques, les systèmes informatiques, etc.

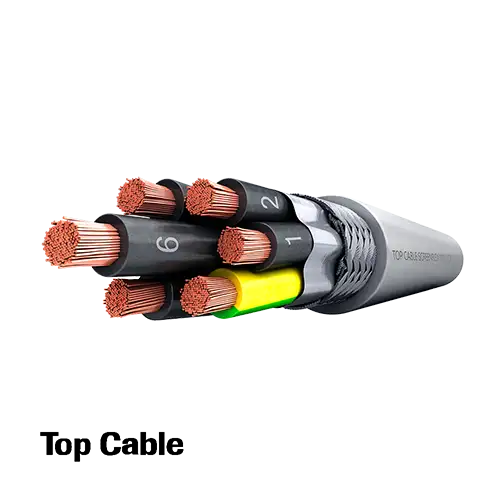

Construction

Conducteur

Cuivre, classe 5 (souple).

Isolation

PVC (souple).
L’identification standard des conducteurs isolés selon HD 308 et EN 50334 est la suivante :
1 x Naturel.
2 x Bleu + Marron.
3 G Bleu + Marron + Vert/Jaune.
3 x Marron + Noir + Gris.
4 G Marron + Noir + Gris + Vert/Jaune.
4 x Marron + Noir + Gris + Bleu.
5 G Marron + Noir + Gris + Bleu + Vert/Jaune.
6 ou plus : Noir numéroté + Vert/Jaune.
Autres identifications (JZ, OZ, J, O) sont disponibles sur demande.

Écran

Écran en bande aluminium-polyester à recouvrement avec couverture 100% + drain en cuivre étamé.

Gaine extérieure

PVC (souple).
Couleur noire ou grise (gris pour la non-propagation du feu).
Le cordon de déchirure permet de déchirer doucement la gaine extérieure et de la retirer sans endommager l’écran.

Normes / Conformité

SELON: EN 50525., IEC 60502-1.

Normes et homologations

CE.
RoHS.

Règlement sur les produits de construction

Cca-s2, d1, a3.
Cca-s3, d1, a3.
Eca.

Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.

Caractéristiques

Caractéristiques électriques 300/500V (jusqu'à 1,5mm2) 0,6/1kV à partir de 2,5mm2)

Caractéristiques thermiques Température de service maximale: 70ºC. Température maximale de court-circuit: 160ºC (max. 5 s). Température de service minimale: -40ºC (installations fixes et protégées).

Comportement au feu Non-propagation de la flamme selon EN 60332-1 et IEC 60332-1. Non-propagation du feu selon EN 60332-3 et IEC 60332-3. Réaction au feu CPR selon EN 50575: Cca -s2, d1, a3 (gainage extérieur gris 300/500 V) Cca -s3, d1, a3 (gainage extérieur gris 0,6/1 kV). Eca (gainage extérieur noir). Émission réduite d'halogènes. Chlore <15%.

Caractéristiques mécaniques Rayon de courbure minimal: x5 diamètre du câble. Résistance aux chocs: AG2 Sévérité moyenne.

Caractéristiques environnementales Résistance chimique & aux huiles: Bonne. Résistant aux UV: UNE 211605. Résistance à l'eau: AD5 Jets.

Conditions d’installation Air libre. Enterré. En conduit.

Autre Marquage mètre par mètre.
