TOPSOLAR® PV H1Z2Z2-K
Câble PV certifié TÜV.

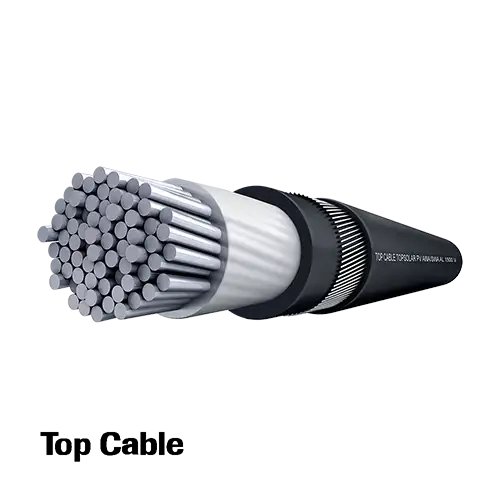

Câble avec armure en aluminium ou fils d'acier galvanisé.
SELON: IEC 60502-1.
Le câble TOPSOLAR® PV AL 1500V DC Feeder Aluminium est adapté à tous les types d’installations solaires enterrées et aériennes.
Câble aluminium
1500 V
Installations solaires enterrées et aériennes.
Applications typiques de
TOPSOLAR® PV PV Al 1500V
Select...
Les projets solaires mondiaux exécutés par les EPC, développeurs et installateurs nécessitent des câbles PV blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) haute performance conçus pour la durabilité, l'efficacité et la conformité dans les applications à l'échelle des services publics et de génération distribuée.
Les câbles solaires blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) fournissent des solutions blindées pour les centrales solaires industrielles, assurant durabilité et sécurité.
Pour les installations photovoltaïques enterrées, les câbles solaires blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) fournissent des solutions blindées qui offrent d'excellentes performances électriques et une stabilité thermique à long terme dans les environnements souterrains.
Centrales PV
Les projets solaires mondiaux exécutés par les EPC, développeurs et installateurs nécessitent des câbles PV blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) haute performance conçus pour la durabilité, l'efficacité et la conformité dans les applications à l'échelle des services publics et de génération distribuée.
Installations industrielles
Les câbles solaires blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) fournissent des solutions blindées pour les centrales solaires industrielles, assurant durabilité et sécurité.
Installations PV enterrées
Pour les installations photovoltaïques enterrées, les câbles solaires blindés AWA (Aluminum Wire Armored) / SWA (Steel Wire Armored) fournissent des solutions blindées qui offrent d'excellentes performances électriques et une stabilité thermique à long terme dans les environnements souterrains.
Ressources pour ingénieurs
TOPSOLAR® PV PV Al 1500V Technical datasheet
Download file
TOPSOLAR® PV PV Al 1500V
Spécifications techniques
Application
Le câble TOPSOLAR® PV AWA/SWA DC Feeder Aluminium est adapté à tous les types d’installations solaires souterraines et aériennes. Ce câble est recommandé pour les connexions entre les boîtiers de string et les onduleurs photovoltaïques dans les grandes installations en toiture ou au sol. Adapté pour le transport et la distribution d’énergie électrique là où il y a possibilité d’agressions mécaniques.

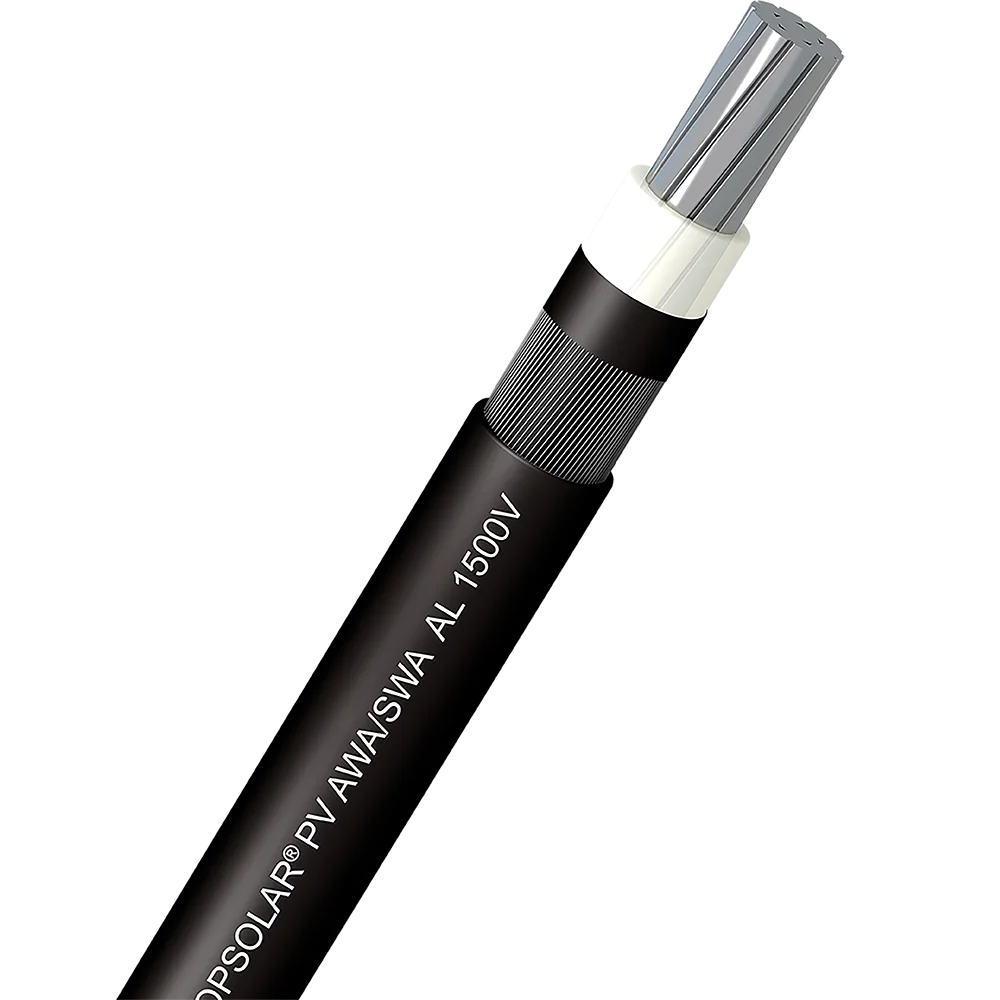

Construction
Conducteur
Isolation
XLPE.
L’identification standard selon HD 308 est la suivante :
1 x Naturel.
2 x Bleu + Marron.
3 x Marron + Noir + Gris.
4 G Marron + Noir + Gris + Vert/Jaune.
4 x Marron + Noir + Gris + Bleu.
Revêtement intérieur
PVC.
Armure
Armure en fils d’aluminium (AWA) est utilisée dans les câbles unipolaires pour éviter les courants parasites qui peuvent surchauffer le câble.
Armure en fils d’acier galvanisé (SWA) est utilisée dans les câbles multipolaires.
Gaine extérieure
PVC et résistant aux UV.
Couleur noire.
Normes / Conformité
SELON: IEC 60502-1.
Normes et homologations
- CE.
- RoHS.
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
1,5/1,5 (1,8) kV DC selon EN 50618.
1,8/3 (3,6) kV AC selon IEC 60502-1.
Caractéristiques thermiques
Température maximale du conducteur: 90ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -40ºC (installations fixes et protégées).
Température d'installation et de manipulation minimale: 0ºC (sur surface du câble).
Comportement au feu
Non-propagation de la flamme selon EN 60332-1 et IEC 60332-1.
Émission réduite d'halogènes. Chlore <15%.
Caractéristiques mécaniques
Rayon de courbure minimal: x10 diamètre du câble.
Résistance aux chocs: AG4 Sévérité élevée.
Caractéristiques environnementales
Résistance chimique: Bonne.
Résistance aux graisses & huiles minérales: Bonne.
Résistant aux UV selon EN 50618 et HD 605/A1.
Résistance à l'eau: AD7 Immersion
Caractéristiques électriques
Autre
