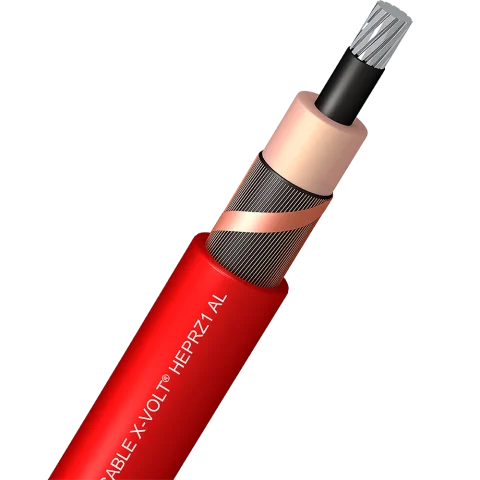

X-VOLT® HEPRZ1 AL (-OL)
Câble moyenne tension aluminium, isolation HEPR.
Câble moyenne tension aluminium, isolation HEPR.
SELON: UNE-HD 620-9E (type 9E-5)., NI 56.43.01.
Le X-VOLT® HEPRZ1 (AS) AL est un câble sans halogène à faible émission de fumées et sans propagation du feu.
Câble moyenne tension
Câble aluminium
Sécurité incendie améliorée LSZH / CPR
Applications typiques de
X-VOLT® HEPRZ1 (AS) AL (-OL)
Select...
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en aluminium.
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les réseaux d'éclairage urbain, les tunnels et l'infrastructure des villes intelligentes, répondant à des normes internationales strictes en matière de durabilité et d'efficacité.
Réseaux de distribution
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en aluminium.
Installations industrielles
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Éclairage public
Les câbles moyenne tension X-VOLT® sont le premier choix LSZH pour les réseaux d'éclairage urbain, les tunnels et l'infrastructure des villes intelligentes, répondant à des normes internationales strictes en matière de durabilité et d'efficacité.
Ressources pour ingénieurs
X-VOLT® HEPRZ1 (AS) AL (-OL) Technical datasheet
Download file
X-VOLT® HEPRZ1 (AS) AL (-OL) DoP
Download file
X-VOLT® HEPRZ1 (AS) AL (-OL)
Spécifications techniques
Application
X-VOLT® HEPRZ1 (AS) AL est un câble moyenne tension en aluminium sans halogène avec faible émission de fumée et propriétés de non-propagation du feu pour le transport et la distribution d’électricité.
Construction
Conducteur
Écran conducteur
Écran sur le conducteur, en matériau semiconducteur thermodurcissable.
Isolation
HEPR, en tube caténaire à atmosphère sèche, via un procédé d’extrusion triple couche.
Écran d'isolation
Écran sur l’isolation, en matériau semiconducteur thermodurcissable et dénudable.
Écran métallique
Écran de fils de cuivre et bande de cuivre, avec une section minimale de 16mm2.
Gaine de séparation / chemisage
Bande polyester recouvrant complètement l’écran pour faciliter le dénudage de la gaine extérieure. Optionnellement, substituée par une bande hygroscopique (câbles avec étanchéité longitudinale, type -OL).
Remplissage
Couche supplémentaire en polyoléfine ignifuge, sans halogène.
Gaine extérieure
Polyoléfine, sans halogène.
Couleur rouge avec deux bandes vertes.
Normes / Conformité
SELON: UNE-HD 620-9E (type 9E-5)., NI 56.43.01.
Normes et homologations
- AENOR.
Règlement sur les produits de construction
- Cca-s1b, d2, a1.
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
12/20 (24) kV
18/30 (36) kV
Caractéristiques thermiques
Température de service maximale: 105ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -15ºC.
Comportement au feu
Non-propagation de la flamme selon EN 60332-1 et IEC 60332-1.
Non-propagation du feu selon EN 50399.
Réaction au feu CPR: Cca-s1b, d2, a1 selon EN 50575.
Sans halogène selon EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.
Faible émission de fumée selon EN 61034 / IEC 61034: Transmittance lumineuse > 60%.
Caractéristiques mécaniques
Rayon de courbure minimal: 15x diamètre du câble.
Rayon de courbure minimal pendant l'installation: 20x diamètre du câble.
Résistant à l'abrasion
Résistant à la déchirure.
Caractéristiques environnementales
Résistant aux UV: UNE 211605.
Résistance à l'eau: AD6 Vagues.
Conditions d’installation
Air libre.
Enterré.
En conduit.
Autre
Marquage mètre par mètre.
