X-VOLT® RHZ1 (AS) AL / OL / 2OL
Câble moyenne tension aluminium, isolation XLPE.
Câble moyenne tension aluminium, isolation XLPE, sans halogène avec écran en bande d'aluminium longitudinale.
SELON: UNE-HD 620-10E2, ENEL Global Standard GSC001.

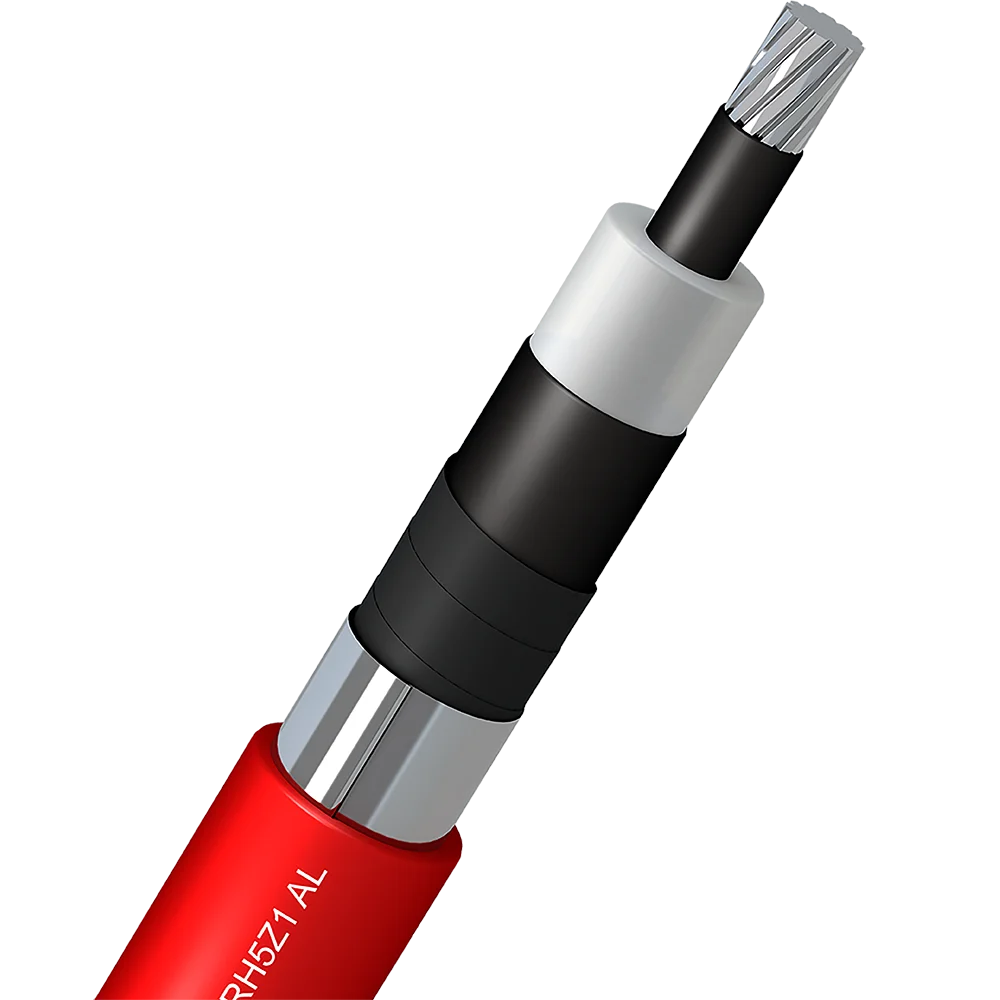

Le X-VOLT® AL RH5Z1 AL est un câble moyenne tension en aluminium et sans halogène.
Câble moyenne tension
Câble aluminium
Installation en plein air, enterrée et en conduite.
Applications typiques de
X-VOLT® RH5Z1 AL OL -2OL
Select...
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Énergies renouvelables
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.

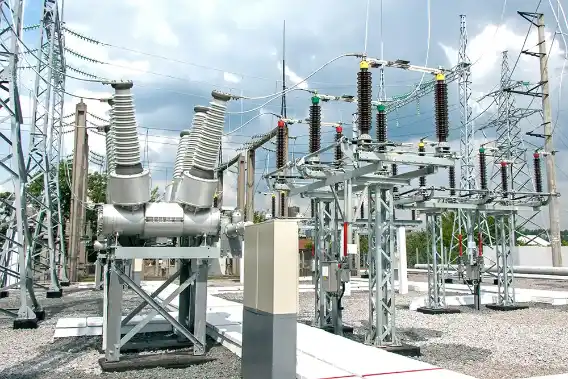

Réseaux de distribution
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Installations industrielles
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Ressources pour ingénieurs
X-VOLT® RH5Z1 AL OL -2OL Technical datasheet
Download file
X-VOLT® RH5Z1 AL OL -2OL DoP
Download file
X-VOLT® RH5Z1 AL OL -2OL
Spécifications techniques
Application
X-VOLT® AL RH5Z1 AL est un câble moyenne tension en aluminium pour installations fixes. Sans halogène. Adapté pour le transport et la distribution d’énergie électrique dans les réseaux moyenne tension. Ce câble est adapté aux installations intérieures, extérieures et enterrées.
Construction
Conducteur
Aluminium classe 2. Optionnellement, avec étanchéité longitudinale (type de câble -2OL).
Écran conducteur
Écran sur le conducteur, en matériau semiconducteur thermodurcissable.
Isolation
XLPE.
Réticulé en ligne caténaire avec atmosphère d’azote par un procédé d’extrusion triple couche.
Écran d'isolation
Écran sur l’isolation, en matériau semiconducteur thermodurcissable et dénudable.
Scellement longitudinal
Bande semi-conductrice gonflante sous l’écran métallique.
Écran métallique
Bande d’aluminium d’épaisseur 0,3 mm appliquée longitudinalement sur le blocage d’eau. La bande est recouverte et collée 5 mm minimum. L’écran est fixé longitudinalement et continuellement dans la gaine extérieure.
Gaine extérieure
Polyéthylène sans halogène.
Couleur rouge.
Autres couleurs sur demande.
Normes / Conformité
SELON: UNE-HD 620-10E2, ENEL Global Standard GSC001.
Normes et homologations
- AENOR.
- RETIE (18/30 (36) kV).
Règlement sur les produits de construction
- Fca
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
12/20 (24) kV
18/30 (36) kV
Caractéristiques thermiques
Température maximale du conducteur: 90ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -15ºC.
Température d'installation minimale: 0ºC.
Comportement au feu
Réaction au feu CPR: Fca selon EN 50575
Sans halogène selon EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.
Caractéristiques mécaniques
Rayon de courbure minimal: 15x diamètre du câble.
Rayon de courbure minimal pendant l'installation: 20x diamètre du câble.
Résistant à l'abrasion
Résistance aux chocs: AG4. Sévérité extra élevée.
Caractéristiques environnementales
Résistant aux UV: UNE 211605.
Résistance à l'eau: AD8 Immersion.
Conditions d’installation
Air libre.
Enterré.
En conduit.
Autre
Marquage mètre par mètre.
