X-VOLT® RHZ1 AL / OL / 2OL
Câble moyenne tension aluminium, isolation XLPE, sans halogène, en formation triplex.
Câble moyenne tension aluminium, isolation XLPE, sans halogène, en formation triplex.
SELON: BS 7870-4.10., IEC 60502-2.
Le X-VOLT® RHZ1 est un câble moyenne tension en aluminium, sans halogène.
Câble moyenne tension
Câble cuivre
Installation en plein air, enterrée et en conduite.
Applications typiques de
X-VOLT® RHZ1 AL / OL (TRIPLEX)
Select...
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Énergies renouvelables
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.
Réseaux de distribution
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Installations industrielles
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Ressources pour ingénieurs
X-VOLT® RHZ1 AL / OL (TRIPLEX) Technical datasheet
Download file
X-VOLT® RHZ1 AL / OL (TRIPLEX)
Spécifications techniques
Application
X-VOLT® RHZ1 est un câble moyenne tension en aluminium pour le transport et la distribution d’électricité, sans halogène, pour les réseaux de distribution.

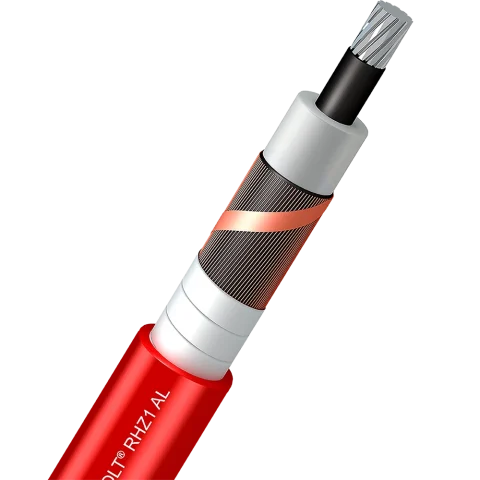

Construction
Conducteur
Aluminium classe 2. Optionnellement, avec étanchéité longitudinale (type de câble -2OL).
Écran conducteur
Écran sur le conducteur, en matériau semiconducteur thermodurcissable.
Isolation
XLPE.
Réticulé en ligne caténaire avec atmosphère d’azote par un procédé d’extrusion triple couche.
Écran d'isolation
Écran sur l’isolation, en matériau semiconducteur thermodurcissable et dénudable.
Étanchéité longitudinale
Bande hygroscopique recouvrant complètement l’écran (type de câble -OL et -2OL).
Gaine extérieure
Polyoléfine.
Couleur rouge.
Autres couleurs sur demande.
Assemblage de câbles unipolaires
Trois câbles unipolaires câblés en formation triplex.
Normes / Conformité
SELON: BS 7870-4.10., IEC 60502-2.
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
6,35/11 (12) kV.
19,33 (36) kV.
Caractéristiques thermiques
Température de service maximale: 90ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -15ºC.
Comportement au feu
Sans halogène selon EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.
Caractéristiques mécaniques
Rayon de courbure minimal: 15x diamètre du câble.
Rayon de courbure minimal pendant l'installation: 20x diamètre du câble.
Résistant à l'abrasion
Résistant à la déchirure.
Caractéristiques électriques
Conditions d’installation
Marquage mètre par mètre.
Autre
