X-VOLT® RHZ1 (S) AL / OL / 2OL
Câble moyenne tension aluminium, isolation XLPE, sans halogène.
Applications typiques de
X-VOLT® RHZ1 (S) CU OL/2OL
Select...
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Énergies renouvelables
Les câbles moyenne tension X-VOLT® sont le choix premier pour les projets d'énergies renouvelables : centrales PV, parcs éoliens et similaires.
Réseaux de distribution
Les câbles moyenne tension X-VOLT® sont le choix premier pour les réseaux de distribution, offrant une transmission d'énergie fiable de 10 kV, 11 kV, 20 kV, 22 kV, 30 kV, 33 kV et 69 kV avec des conducteurs en cuivre ou en aluminium.
Installations industrielles
Les câbles moyenne tension X-VOLT® sont le choix premier pour les installations industrielles. Version conforme au CPR disponible pour une sécurité incendie améliorée.
Ressources pour ingénieurs
X-VOLT® RHZ1 (S) CU OL/2OL Technical datasheet
Download file
X-VOLT® RHZ1 (S) CU OL/2OL DoP
Download file
X-VOLT® RHZ1 (S) CU OL/2OL
Spécifications techniques
Application
X-VOLT® RHZ1 (S) Cu est un câble moyenne tension en aluminium sans halogène et sans propagation de flamme pour installations fixes. Adapté pour le transport et la distribution d’énergie électrique dans les réseaux moyenne tension.

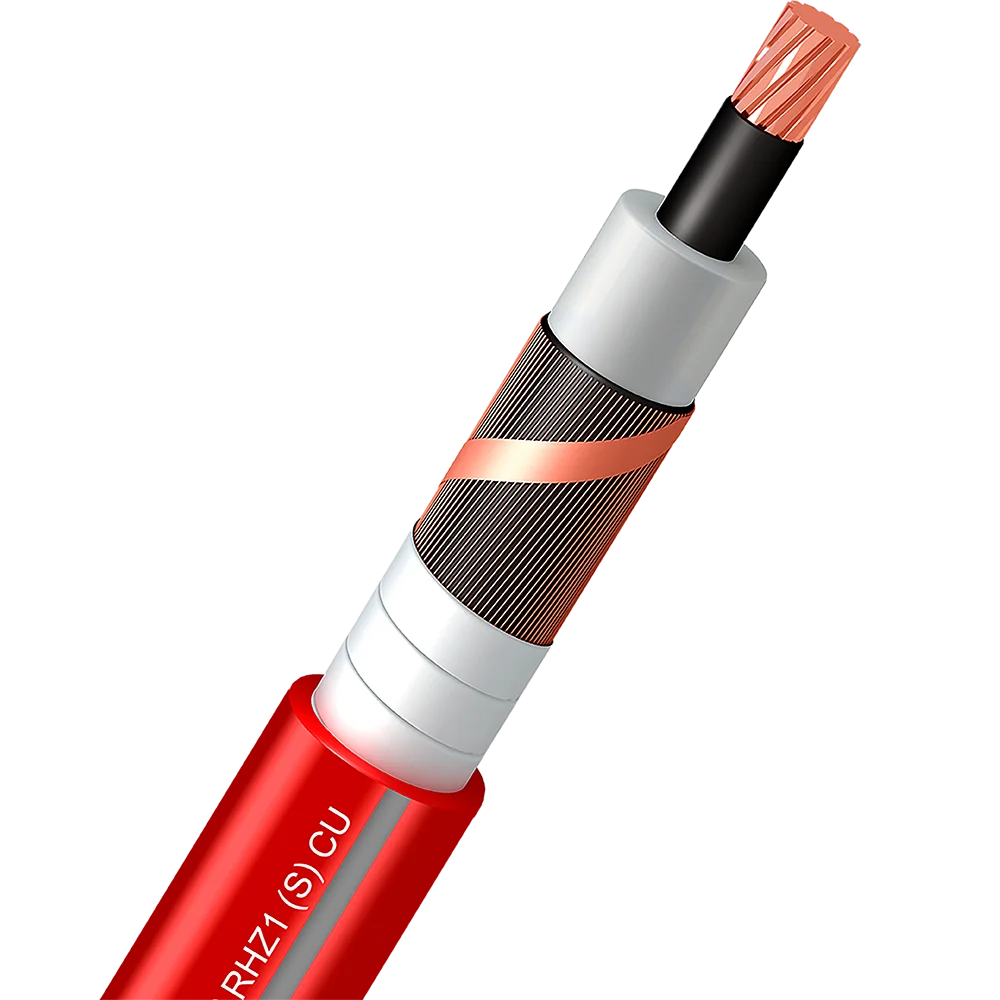

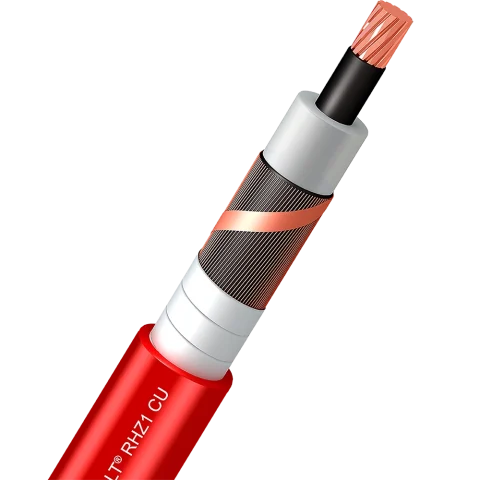

Construction
Conducteur
Cuivre, classe 2. Optionnellement, avec étanchéité longitudinale (type de câble -2OL).
Écran conducteur
Écran sur le conducteur, en matériau semiconducteur thermodurcissable.
Isolation
XLPE.
Réticulé en ligne caténaire avec atmosphère d’azote par un procédé d’extrusion triple couche.
Écran d'isolation
Écran sur l’isolation, en matériau semiconducteur thermodurcissable et dénudable.
Écran métallique
Écran en fils de cuivre et bande de cuivre, avec une section minimale de 16mm2.
Étanchéité longitudinale
Bande hygroscopique recouvrant complètement l’écran (type de câble -OL et -2OL).
Gaine extérieure
Polyoléfine.
Couleur rouge avec deux bandes grises.
Autres couleurs sur demande.
Normes / Conformité
SELON: IEC 60502-2.
Règlement sur les produits de construction
- Eca.
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
6/10 (12) kV
8,7/15 (17,5) kV
12/20 (24) kV
18/30 (36) kV
Caractéristiques thermiques
Température de service maximale: 90ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -15ºC.
Comportement au feu
Non-propagation de la flamme selon EN 60332-1 et IEC 60332-1.
Réaction au feu CPR: Eca selon EN 50575.
Sans halogène selon EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.
Caractéristiques mécaniques
Rayon de courbure minimal: 15x diamètre du câble.
Rayon de courbure minimal pendant l'installation: 20x diamètre du câble.
Résistant à l'abrasion
Résistant à la déchirure.
Caractéristiques environnementales
Résistant aux UV: UNE 211605.
Résistance à l'eau: AD6 Vagues.
Conditions d’installation
Air libre.
Enterré.
En conduit.
Autre
Marquage mètre par mètre.
