X-VOLT® TSLF AL Technical datasheet
Download file

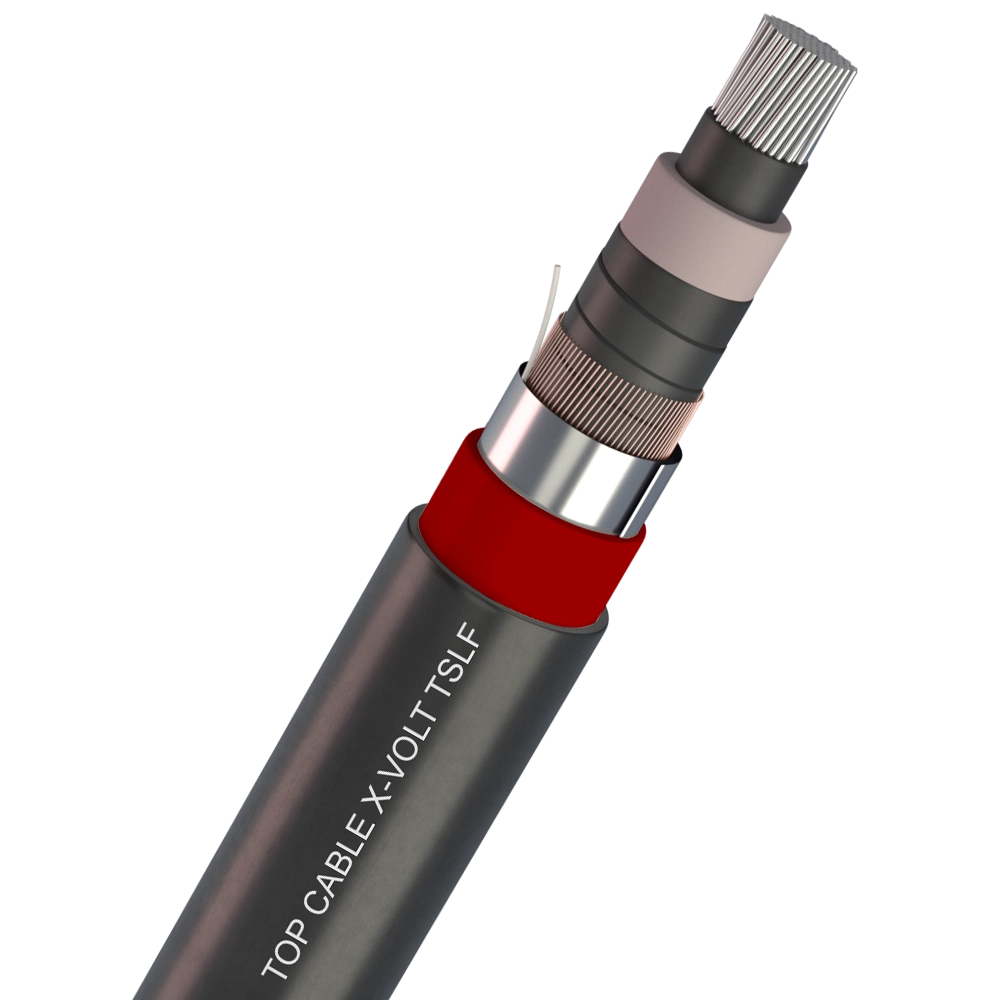

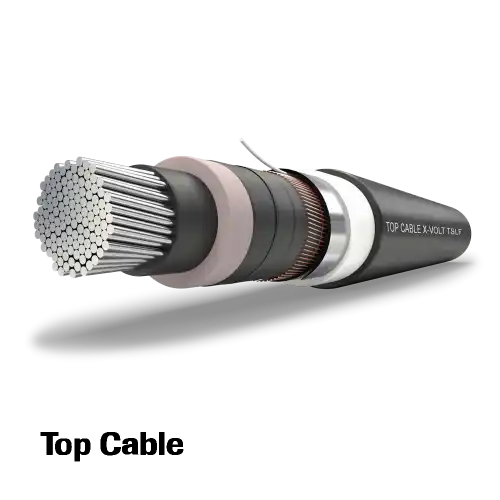

X-VOLT® TSLF AL
Spécifications techniques
Application
X-VOLT® TSLF AL est un câble pour installations fixes. Adapté pour le transport et la distribution d’énergie électrique dans les réseaux moyenne tension. Sans halogène.
Construction
Conducteur
Aluminium, classe 2. Bandes hygroscopiques appliquées pour obtenir l’étanchéité longitudinale sur le conducteur.
Écran conducteur
Écran semiconducteur réticulé appliqué sur le conducteur dans un procédé triple-extrusion.
Isolation
XLPE.
Réticulé en ligne caténaire avec atmosphère d’azote par un procédé d’extrusion triple couche.
Écran d'isolation
Écran semiconducteur réticulé appliqué sur l’isolation dans un procédé triple-extrusion. Lié à la couche d’isolation.
Scellement longitudinal
Bande hygroscopique recouvrant complètement l’écran.
Écran métallique
Écran métallique avec fils de cuivre, appliqué sur la bande semiconductrice gonflante.
Barrière d'étanchéité radiale
Composé d’un stratifié feuille d’aluminium/polymère lié à la gaine extérieure.
Gaine extérieure
Polyéthylène.
Couleur noire.
Normes / Conformité
SELON: HD 620-10K.
Règlement sur les produits de construction
- Eca.
Avertissement
Les informations affichées sur ce site web sont fournies à titre indicatif uniquement et n’ont pas de valeur juridiquement contraignante. Les spécifications, valeurs et données techniques sont susceptibles d’être modifiées sans préavis. Pour obtenir des données techniques vérifiées et à jour concernant un câble spécifique, veuillez télécharger la Spécification Technique officielle de Top Cable au format PDF. Le document PDF constitue la seule source de référence officielle des données produit.
Caractéristiques
Caractéristiques électriques
12kV
Caractéristiques thermiques
Température maximale du conducteur: 90ºC.
Température maximale de court-circuit: 250ºC (max. 5 s).
Température de service minimale: -15ºC.
Comportement au feu
Réaction au feu CPR: Eca selon EN 50575.
Sans halogène selon EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon EN 60754-2 / IEC 60754-2.
Caractéristiques mécaniques
Rayon de courbure minimal: 15x diamètre du câble.
Rayon de courbure minimal pendant l'installation: 30x diamètre du câble.
Résistant à l'abrasion.
Résistant à la déchirure.
Caractéristiques environnementales
Résistance à l'eau: AD8 Immersion.
Conditions d’installation
Air libre.
Enterré.
En conduit.
Autre
Marquage mètre par mètre.
