CÂBLES À FIBRE OPTIQUE

Longue distance de transmission : Les connexions en fibre optique peuvent atteindre 70 km.
Vitesses de transmission rapides : L’accès par fibre optique est capable de fournir une bande passante à haut débit, comme 100 Mbps et 200 Mbps.
Faible perte : Le milieu de la fibre optique est fabriqué avec une pureté extrêmement élevée, donc la perte en fibre est extrêmement faible. Par conséquent, elle peut réduire le nombre de stations relais dans la ligne de communication et améliorer considérablement la qualité de la communication.
Haute résistance aux interférences : Comme la fibre optique plastique est un matériau non métallique, elle est immunisée contre les interférences électromagnétiques.

Les câbles de fibre optique à tube lâche comportent des fibres placées à l’intérieur d’un tube à ajustement lâche. Cette construction permet aux fibres de se déplacer librement à l’intérieur du tube, réduisant la quantité de stress sur les fibres. Cette construction est typiquement pour les applications longue distance et permet au câble de résister aux changements de température et aux contraintes mécaniques.

Les câbles de fibre optique à tube lâche sont spécialement conçus pour les environnements extérieurs difficiles. Ils protègent le cœur de la fibre, la gaine et le revêtement en enfermant le tout dans des manchons ou tubes protecteurs semi-rigides. De nombreux câbles à tube lâche ont également un gel résistant à l’eau qui entoure les fibres, les protégeant de l’humidité.

La différence entre les câbles de fibre optique à buffering serré et à tube lâche réside dans la façon dont les fibres sont protégées et conditionnées à l’intérieur du câble.

Le choix entre les câbles de fibre optique à tube lâche ou à buffering serré dépend de l’application et de la distance que le signal doit parcourir, ainsi que du niveau de protection et de flexibilité requis pour les fibres.

Les câbles FO à tube lâche sont plus adaptés aux applications extérieures et longue distance. Les câbles à buffering serré sont beaucoup plus chers que les câbles à tube lâche et contiennent moins de fibres que les câbles à tube lâche pour un diamètre similaire, en raison de la différence entre la fibre 900μm et la fibre 250μm.

Les câbles de fibre optique pour intérieur ont une résistance à la traction plus faible et sont plus fragiles. Néanmoins, ils sont aussi plus légers et moins chers. Ce type de fibre optique est principalement utilisé pour le câblage interne des bâtiments et pour l’interconnexion des équipements réseau.

Le nombre de fibres (cores) du câble de fibre optique est principalement lié au système d’application. Déterminer le nombre de fibres dépend du nombre de fibres utilisées dans l’application spécifique, plus le nombre de fibres redondantes sur la ligne.

La fibre multimode supporte des centaines de modes de transmission. Ce type de fibre a l’avantage d’une bande passante élevée et d’un coût faible. Elle est adaptée à la transmission sur de courtes distances (moins de 2000 mètres).
La fibre monomode ne peut transmettre qu’un seul mode d’onde de signal. Comme le signal optique dans les fibres monomodes ne voyage qu’en ligne droite, la bande passante de transmission est très large. Par conséquent, les fibres monomodes sont adaptées aux systèmes de télécommunications dorsales, à haute capacité et longue distance.
Les fibres monomodes utilisent une diode laser comme source lumineuse. Ainsi, leur prix est légèrement plus élevé.
Actuellement, les fibres monomodes sont plus utilisées, tandis que les fibres multimode sont progressivement abandonnées.

Une fibre optique est un filament flexible en verre ou en plastique qui peut transmettre la lumière d’une extrémité à l’autre. De telles fibres trouvent une large utilisation dans les communications par fibre optique, où elles permettent une transmission sur de plus longues distances et à des bandes passantes (débits de transfert de données) plus élevés que les câbles électriques. Les fibres sont utilisées à la place des fils métalliques car les signaux y voyagent avec moins de perte et sont immunisés contre les interférences électromagnétiques.

Un câble de fibre optique est composé du cœur, de la gaine, du revêtement, des fibres de renfort et de la gaine extérieure, son cœur et sa gaine étant les deux éléments principaux. Le cœur est la zone de transmission de la lumière de la fibre. La gaine est la couche entourant complètement le cœur. Entourant la gaine se trouve généralement une autre couche, appelée revêtement.

Les câbles de fibre optique transmettent les données avec une rapidité et une efficacité remarquables. Au cœur de ces câbles se trouvent de fins brins flexibles de verre ou de plastique, appelés fibres optiques. Ces fibres sont les conduits à travers lesquels voyagent les signaux lumineux, transportant d’énormes quantités de données sur de grandes distances.

La magie des câbles de fibre optique réside dans le principe de la réflexion interne totale. Les signaux lumineux sont modulés pour transporter des données, et ils voyagent à travers les fibres au moyen de ce phénomène optique fondamental. La réflexion interne totale se produit lorsque la lumière frappe la frontière entre deux matériaux ayant des indices de réfraction différents. Plus simplement, lorsque la lumière passe d’un milieu plus dense à un milieu moins dense, elle peut être réfléchie dans le milieu plus dense si l’angle d’incidence est supérieur à l’angle critique.

• Immunité aux interférences électromagnétiques (IEM)
• Vitesse et capacité exceptionnelles
• Ils sont légers et flexibles, ce qui les rend faciles à installer et à manipuler
• Fonctionnalités de sécurité améliorées : ils sont beaucoup plus difficiles à intercepter

• Câble de Fibre Optique à Tube Lâche.
• Câble de Fibre Optique Extérieur/Intérieur.
• Câble Entièrement Sans Gel
• Câble Ruban.
• Câble Ruban Enroulable.
• Câble de Raccordement Fibre Optique.
• Câble à Âme Centrale.

Une installation correcte des câbles de fibre optique implique une planification minutieuse, le respect des mesures de sécurité, l’utilisation d’outils appropriés et des tests méticuleux. En suivant ces étapes et en documentant le processus, vous pouvez garantir que votre réseau de fibre optique fonctionne de manière efficace et fiable.

L’atténuation, ou la perte du signal lumineux lors de son voyage à travers un câble de fibre optique, est un facteur critique pour déterminer la qualité et la distance de transmission des données. Comprendre les niveaux d’atténuation pour différents types de câbles de fibre optique est essentiel pour optimiser les performances du réseau. Le type de fibre, le matériau utilisé et la longueur d’onde de la lumière transmise ont tous un impact significatif sur la quantité d’atténuation.

L’atténuation est mesurée en décibels par kilomètre (dB/km) et est influencée par divers facteurs, y compris la longueur d’onde de la lumière transmise. Les fluctuations de température, les contraintes mécaniques et la présence de contaminants peuvent tous affecter les niveaux d’atténuation dans les câbles de fibre optique.

Les facteurs environnementaux jouent un rôle significatif dans les performances et la longévité des câbles de fibre optique. En prenant des mesures proactives pour atténuer les effets des fluctuations de température, de l’humidité, des vibrations physiques et de l’exposition chimique, les opérateurs de réseau peuvent garantir la fiabilité et les performances à long terme de leur infrastructure de fibre optique.

Le monomode (OS2) utilise un cœur fin de 9 microns pour les liaisons longue distance et à haute bande passante ; le multimode (OM3/OM4) utilise un cœur plus large pour les tronçons plus courts. La gamme DATALAN de Top Cable couvre les deux.

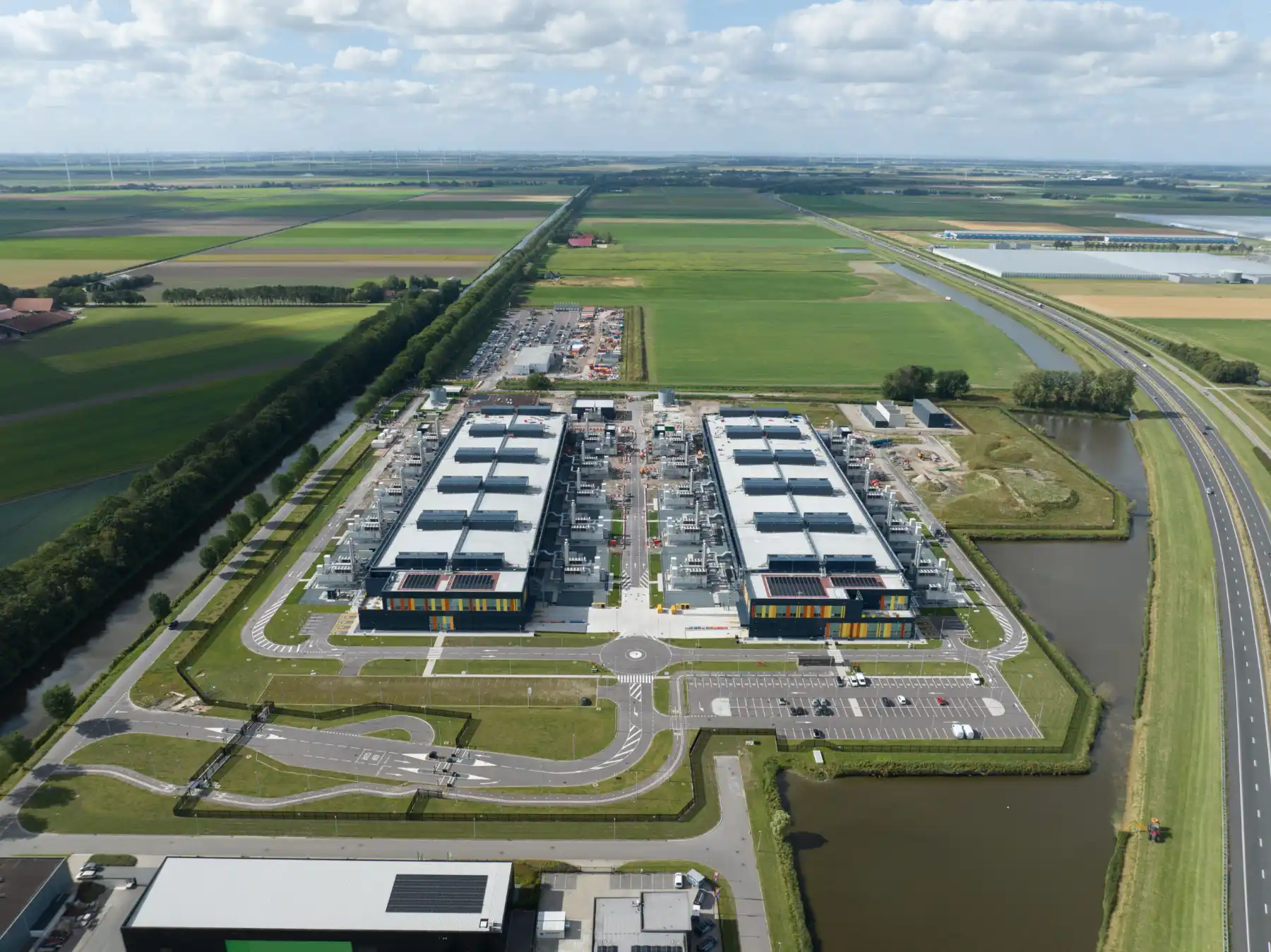

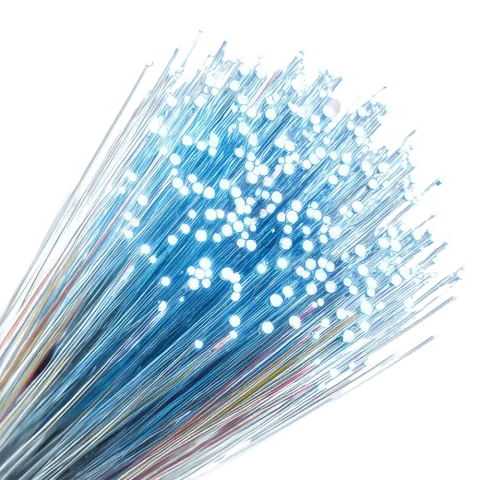

Le multimode OM4 convient aux liaisons courtes haut débit, comme les centres de données ; le monomode OS2 convient à la longue distance. Choisissez selon la distance et la bande passante ; les deux figurent dans la gamme DATALAN de Top Cable.

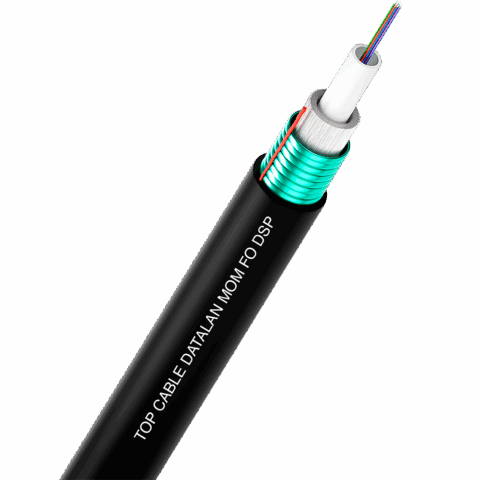

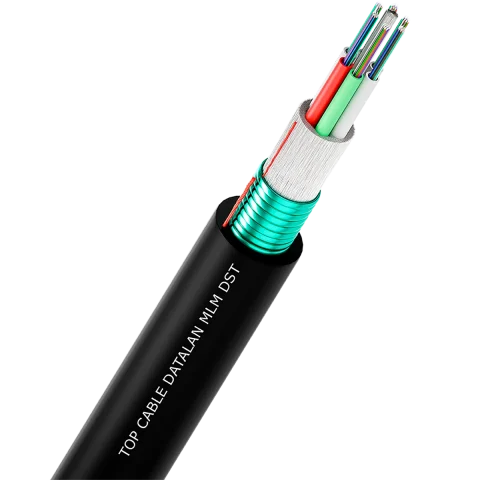

La fibre armée pour extérieur ajoute une protection contre les rongeurs et mécanique, ainsi qu’une obturation à l’eau. La gamme DATALAN pour extérieur de Top Cable la fournit.

Le 10G fonctionne sur courte distance avec du multimode OM3/OM4 et sur longue distance avec du monomode OS2. La gamme DATALAN de Top Cable prend en charge les deux.

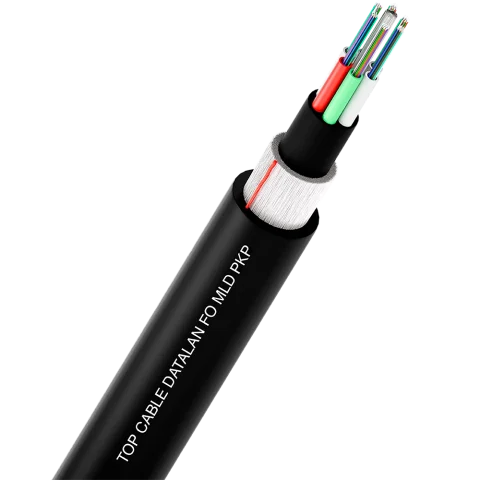

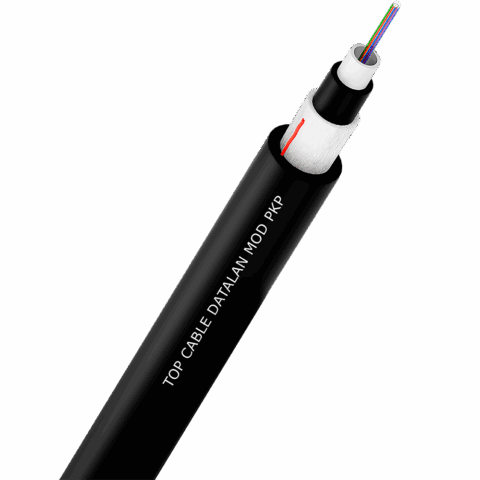

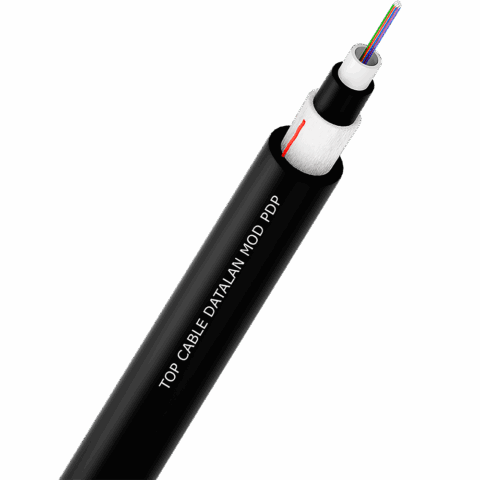

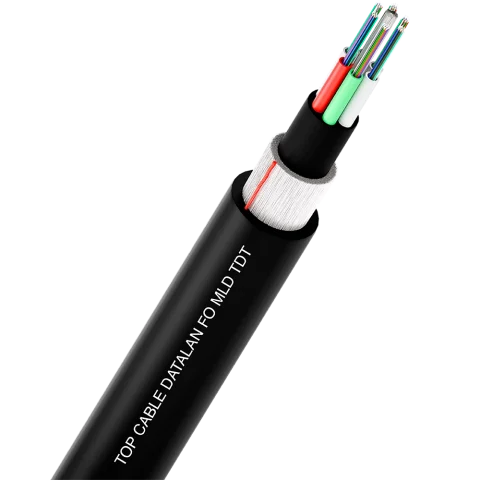

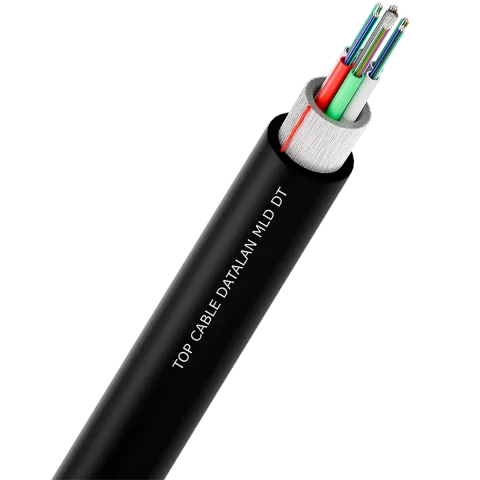

Le tube libre (loose-tube) convient aux tronçons extérieurs et longs ; la structure serrée (tight-buffered) convient à l’intérieur et aux jarretières. La gamme DATALAN de Top Cable propose les deux constructions.

La fibre intérieure soumise au CPR dispose d’une euroclasse de réaction au feu (EN 50575). La gamme intérieure DATALAN de Top Cable est classée.

La fibre industrielle nécessite une construction robuste, parfois armée. Les câbles industriels DATALAN de Top Cable conviennent aux environnements hostiles.

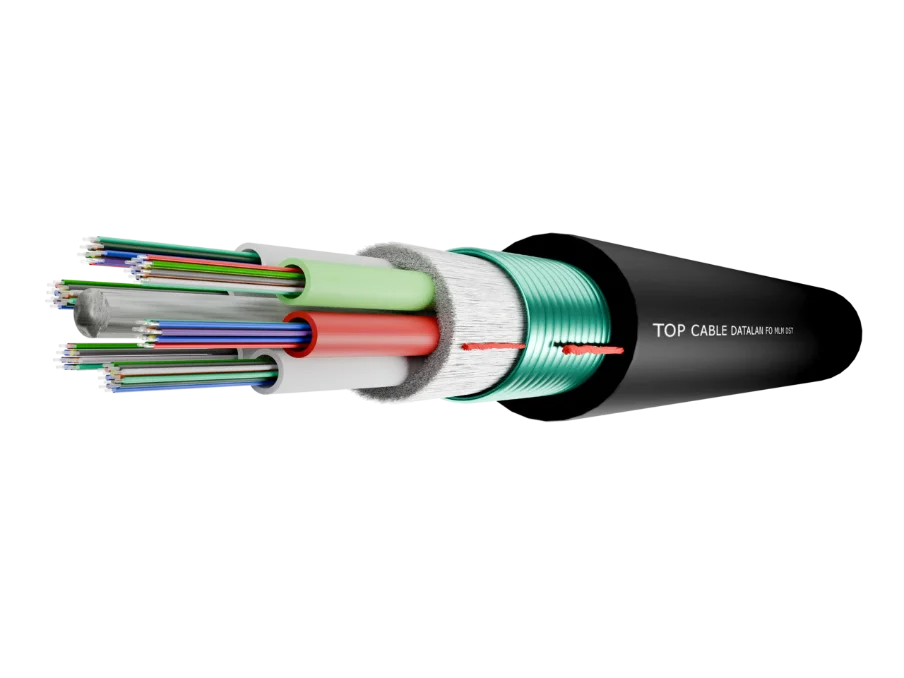

DATALAN est la gamme de fibre optique de Top Cable, qui couvre les câbles monomode (OS2), multimode (OM3/OM4), d’intérieur et d’extérieur.

La G.652.D est la fibre monomode standard pour la transmission générale ; elle est utilisée dans les câbles OS2 DATALAN de Top Cable.

Les réseaux fédérateurs longue distance utilisent de la fibre monomode OS2 à tube libre. La gamme OS2 pour extérieur DATALAN de Top Cable convient au tracé.
