CÂBLES DE CONTRÔLE ET BLINDÉS

Les éléments suivants sont nécessaires pour l’utilisateur :
• La connaissance de l’Euroclasse exigée par toute réglementation nationale pour le bâtiment/ouvrage de construction défini.
• L’étiquette qui montre le marquage CE avec les informations accompagnantes liées à la certification.
• La Déclaration de Performance du fournisseur.

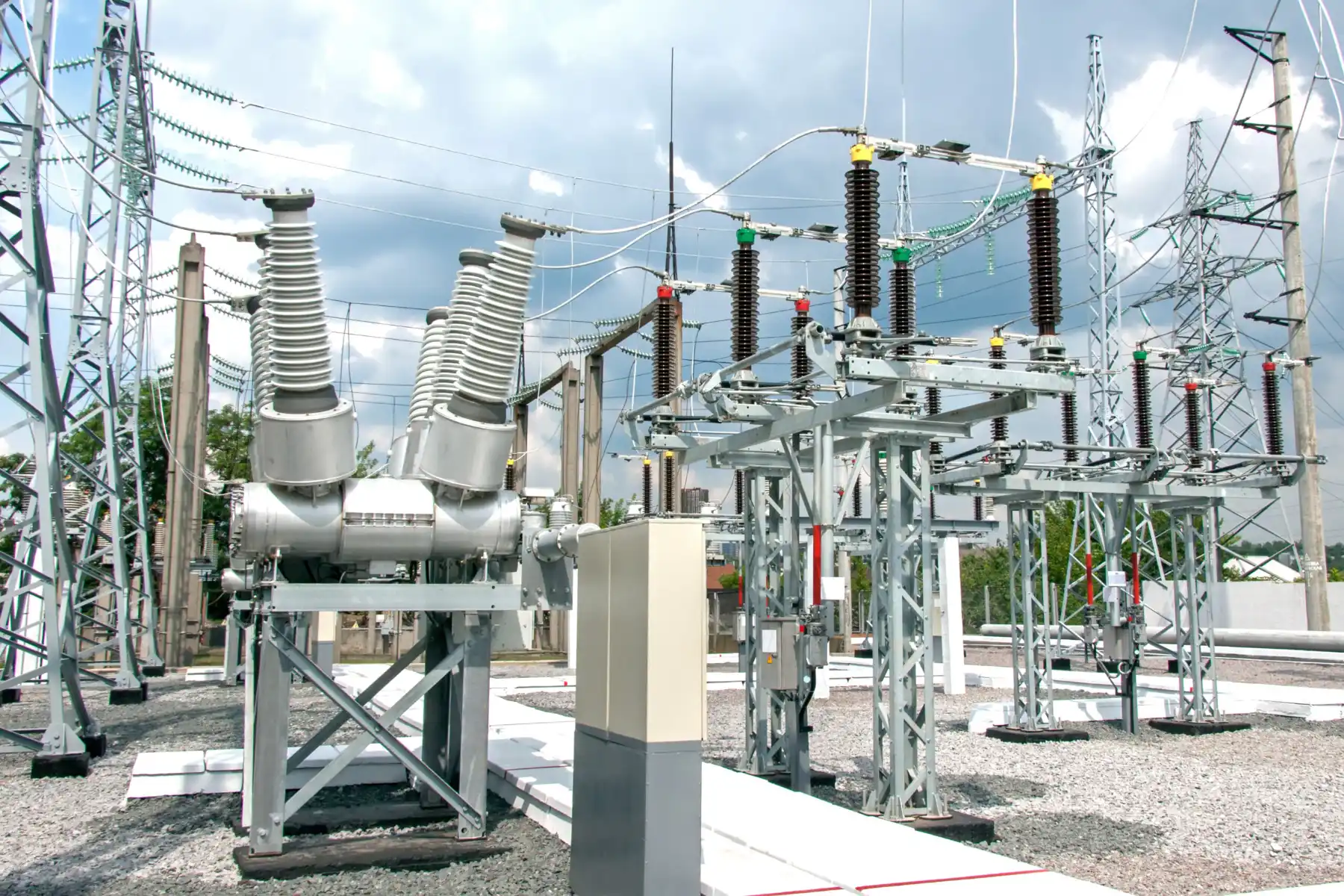

Les câbles de contrôle sont des câbles multiconducteurs qui transportent des signaux électriques utilisés pour surveiller ou contrôler les systèmes d’alimentation électrique et leurs processus associés, tels que : transformateurs de courant, transformateurs de tension, relais, interrupteurs, équipements de mesure, entre autres. Les câbles de contrôle sont la ligne de vie des systèmes automatisés, des chaînes porte-câbles, de l’instrumentation et des applications de nature similaire.

Les câbles de contrôle sont des câbles industriels flexibles utilisés dans l’alimentation de machines, l’automatisation, les moteurs, la robotique et les applications de contrôle. Chez Top Cable, nous fabriquons et commercialisons un portefeuille complet de câbles de contrôle flexibles, incluant : les câbles LiYCY & LiYY, les câbles YY, les câbles SY.

Types de câbles de contrôle
Câble LiYCY : Câble PVC flexible blindé, pour une transmission de signal sûre. Adapté aux applications de contrôle et de mesure dans les machines industrielles.
Câble LiYY : Câble non blindé et non écranté pour service léger en environnements secs et humides.
Câble YY (YSLY) : Câble polyvalent non blindé ou non écranté adapté à la plupart des situations où il n’y a que des contraintes mécaniques légères.
Câble SY (YSLYSY) : Câble flexible blindé avec tresse en fil d’acier galvanisé pour une protection mécanique supplémentaire.

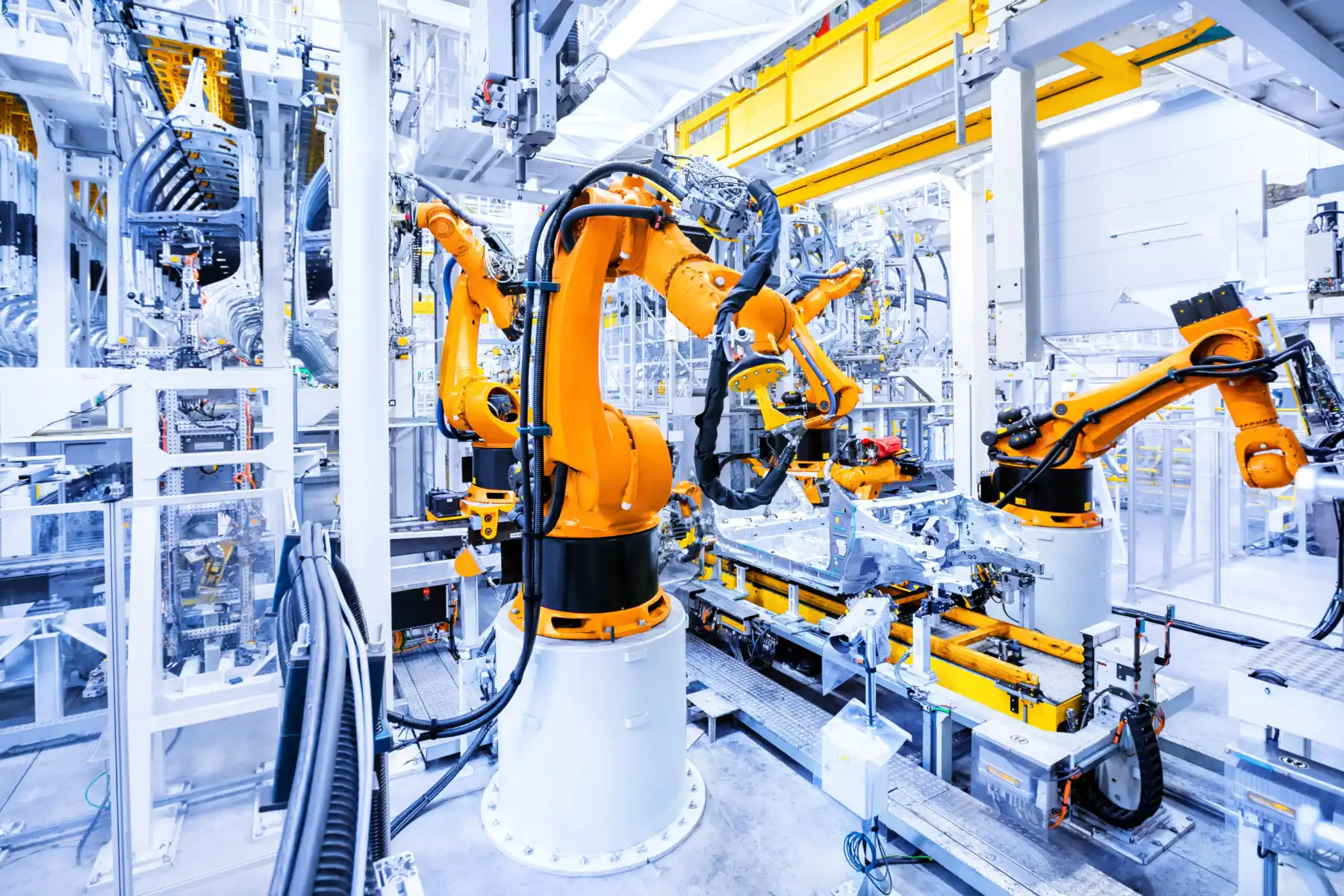

Les câbles de contrôle sont utilisés dans des applications pour l’automatisation et l’instrumentation : distribution d’énergie, centres de production, lignes d’assemblage, systèmes automatisés, contrôle, régulation et mesure de dispositifs techniques, robotique, et similaires.

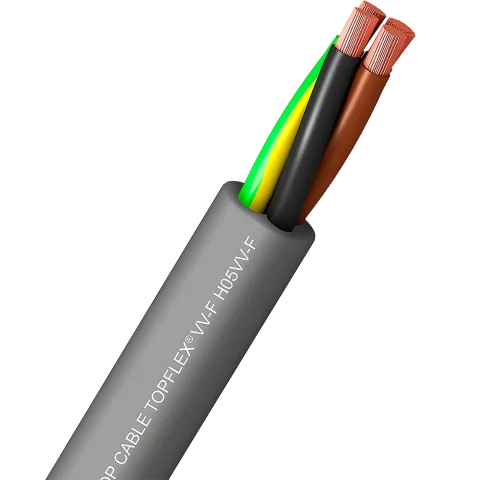

Les spécifications techniques des câbles de contrôle dépendraient fondamentalement du domaine d’utilisation et de l’application. Les spécifications techniques communes des câbles de contrôle tels que H05VV-F, H05VV5-F, VV-K, LiYCY VC4V-K sont :
• Spécifications de tension – 300 V à 600 V
• Performance thermique : limites de température – de -40ºC à +70ºC
• Performance chimique & aux huiles : excellente résistance
• Diamètre du câble – À partir de tailles commençant de 2×0,75 mm² à 60G2,5 mm²

Les avantages des câbles de contrôle fabriqués et distribués par Top Cable incluent : légèreté et flexibilité, résistance chimique & aux huiles, efficacité mécanique, meilleur fonctionnement anti-interférence, utilisation en environnements secs ou humides, et conformité aux processus d’assurance qualité et de contrôle qualité les plus stricts.

Le Screenflex® LiYCY est classé CPR Cca -s2, d1, a3 (gaine extérieure grise non propagatrice du feu) ou CPR Eca (gaine extérieure noire), selon la EN 50575. Plus d’informations sur le Règlement Européen des Produits de Construction peuvent être trouvées ici.

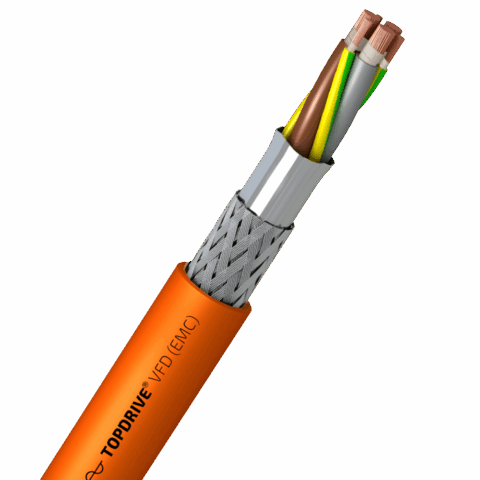

La conception du câble TOPDRIVE® ROZ1-K de Top Cable est celle avec les performances les plus élevées, favorisant les fuites à la terre et évitant l’effet des pics de tension :
Conducteur cuivre flexible (classe 5), ce qui donne au câble une flexibilité maximale.

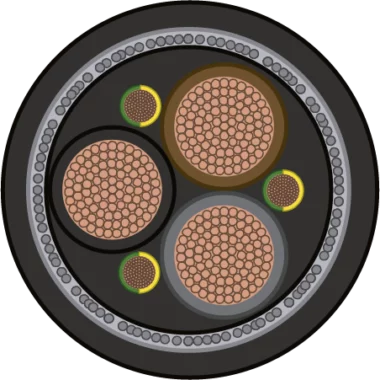

Agencement des conducteurs et de la terre trois plus trois (3C+3G) pour éviter les fuites de courant à la terre.
Isolation en polyéthylène réticulé (XLPE) avec des performances bien supérieures au PVC.
Double écran aluminium-polyester qui offre un blindage à 100% et empêche ainsi l’émission d’ondes électromagnétiques de notre câble vers le reste de l’équipement.
Tresse de cuivre étamé, avec des caractéristiques anti-corrosion et une meilleure installation.
Gaine extérieure sans halogène (LSHF) avec la classification CPR la plus élevée (Cca – s1a, d1, a1) avec faible émission de fumées et de gaz corrosifs en cas d’incendie pour protéger les personnes et les équipements.
C’est pourquoi le câble TOPDRIVE® R0Z1-K de Top Cable est recommandé par les principaux fabricants d’entraînements à fréquence variable et également par GAMBICA, l’Association Britannique des Biens d’Equipement.

Pour éviter les pics de tension, nous devrions utiliser un câble avec isolation XLPE (90ºC) au lieu d’un câble avec isolation PVC (70ºC). De plus, le coefficient diélectrique du XLPE (2,3) est bien inférieur à celui du PVC (7,4), ce qui réduit également l’effet capacitif et donc l’amplitude des ondes réfléchies.

Un câble avec un blindage inadéquat (ou sans blindage) peut agir comme une antenne et être une source d’émissions rayonnées. Les câbles RV, RV-K ou RZ1-K ne garantissent pas la compatibilité électromagnétique et l’adaptation d’impédance, et ne sont donc pas adaptés pour alimenter les moteurs avec VFD.
De même, il n’est pas conseillé d’installer des câbles unipolaires, même s’ils sont blindés, car il est nécessaire de compenser les inductions et de respecter la configuration symétrique des phases 3C+3G.

Non-propagation de la flamme selon UNE-EN 60332-1 / IEC 60332-1.
Non-propagation du feu selon UNE-EN 60332-3 / IEC 60332-3 et EN 50399.
Réaction au feu CPR : Cca-s1a, d1, a1, selon EN 50575.
Sans halogène selon UNE-EN 60754-1 / IEC 60754-1.
Faible émission de gaz corrosifs selon UNE-EN 60754-2 / IEC 60754-2.
Faible émission de fumée selon UNE-EN 61034 / IEC 61034 :
Transmittance lumineuse > 80%.

Un Variateur de Fréquence (VFD) est un système pour contrôler la vitesse de rotation d’un moteur à courant alternatif (AC) en contrôlant la fréquence de l’alimentation fournie au moteur.
Un moteur électrique fait tourner son rotor selon les paramètres atteints par la tension et la fréquence de l’alimentation électrique fournie au moteur. Au niveau international, il existe différentes tensions de réseau, telles que 400 V (triphasé), 380 V (triphasé), etc., et des fréquences de 50 ou 60 Hertz. En faisant varier la tension et/ou la fréquence, les performances du moteur, y compris la vitesse, varient. Il est généralement difficile de changer la tension ou la fréquence sans équipement auxiliaire.

Pour faire varier efficacement la tension et la fréquence, un variateur de fréquence est utilisé. L’alimentation normale est fournie au VFD et la sortie du VFD est envoyée au moteur électrique. Le VFD a des commandes qui peuvent être réglées pour contrôler la vitesse du moteur.

Un VFD offre un contrôle précis de la vitesse et du couple d’un moteur AC grâce à la modulation de largeur d’impulsion (PWM). Dans un système VFD, il est crucial de choisir le bon câble pour des performances optimales, un rendement énergétique maximum et une longue durée de vie.

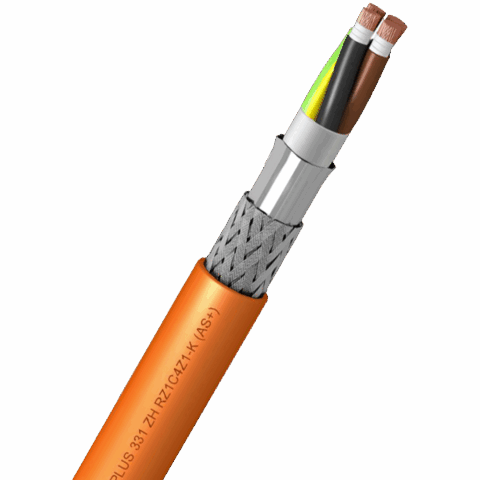

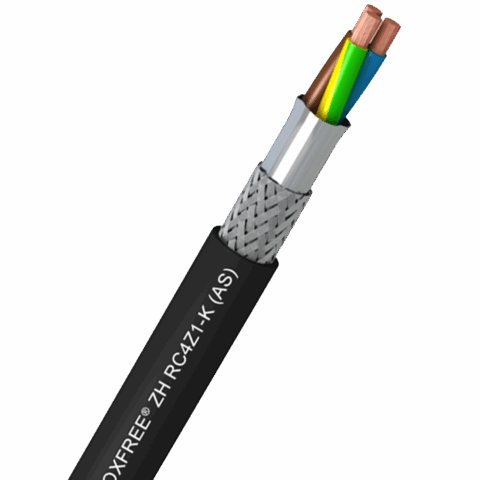

Les câbles blindés (ou écrantés) sont isolés avec une feuille ou tresse métallique qui offre une protection supplémentaire contre les interférences. Les câbles non blindés n’ont pas cette isolation, donc ne sont pas recommandés pour les emplacements où des interférences peuvent exister.

Les câbles sont blindés avec des matériaux tels que le cuivre ou l’aluminium pour réduire les effets des IEM (Interférences Électromagnétiques). Le blindage agit comme une cage de Faraday entre le câble et les champs électromagnétiques environnants, diminuant la quantité d’interférences induites dans le câble.

Les câbles de contrôle et blindés doivent satisfaire à plusieurs normes de l’industrie pour garantir la sécurité, les performances et la fiabilité. Certaines des normes clés qu’ils respectent généralement sont les Normes IEC, les Normes UL, la NEC, les Normes ISO, les Normes BS et la Conformité RoHS. Plus d’informations sur ces normes peuvent être trouvées ici.

Les métriques d’efficacité du blindage (SE) pour les câbles blindés sont généralement mesurées pour évaluer dans quelle mesure le câble peut protéger contre les interférences électromagnétiques (IEM) et les interférences radiofréquences (IRF). Voici quelques-unes des métriques les plus couramment utilisées :
1. Plage de Fréquence : Le SE peut varier avec la fréquence, il est donc important de spécifier la plage de fréquence sur laquelle l’efficacité est mesurée.
2. Perte de Retour : Cette métrique mesure la quantité de signal réfléchie vers la source en raison de désadaptations d’impédance. Une perte de retour plus élevée indique de meilleures performances.
3. Affaiblissement d’Insertion : Il mesure la perte de puissance du signal résultant de l’insertion du câble dans un circuit. Il est également exprimé en dB et est important pour comprendre combien de signal est perdu à cause du câble lui-même.
4. Taux de Réjection en Mode Commun (CMRR) : Cette métrique évalue la capacité du câble à rejeter le bruit commun aux deux conducteurs. Un CMRR plus élevé indique une meilleure performance dans le rejet des interférences.
5. Mise à la Terre et Liaison Equipotentielle : L’efficacité de la mise à la terre et de la liaison équipotentielle du blindage peut également impacter l’efficacité globale du blindage. Des techniques de mise à la terre appropriées peuvent améliorer les performances du blindage.
6. Matériau et Construction du Blindage : Le type de matériau utilisé pour le blindage (ex. : feuille, tresse, ou une combinaison) et la méthode de construction (ex. : pourcentage de couverture, épaisseur) peuvent affecter significativement le SE.
7. Facteurs Environnementaux : Des facteurs tels que la température, l’humidité et les contraintes mécaniques peuvent également influencer l’efficacité du blindage au fil du temps.
Lors de l’évaluation des câbles blindés, il est essentiel de considérer ces métriques dans le contexte de l’application spécifique et des types d’interférences qui peuvent être présents.

Des matériaux de câble de bonne qualité réduisent la résistance et minimisent les pertes, garantissant que les signaux peuvent parcourir de longues distances sans dégradation significative. Avec les câbles de Top Cable, vous pouvez garantir l’intégrité du signal, fournissant une communication fiable même sur de longues distances.

Les variateurs de fréquence (VFD) génèrent des EMI, et un câble moteur blindé les contient. Le TOPDRIVE ROZ1-K de Top Cable (symétrique, à double écran) est conçu pour les variateurs.

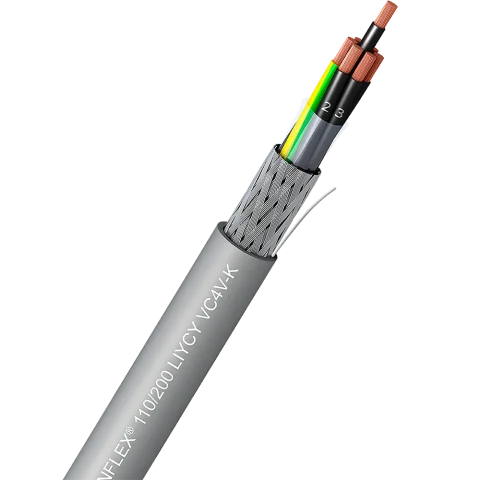

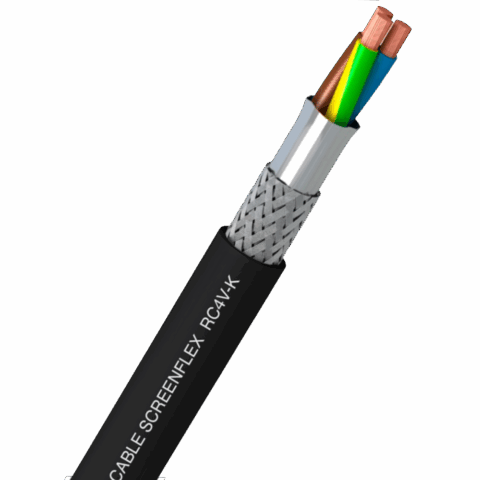

SCREENFLEX est la gamme de câble blindé de Top Cable, qui comprend le SCREENFLEX 110 (LiYCY) et le 200 (VC4V-K) pour les circuits de commande et de signal.

Le TOPDRIVE ROZ1-K de Top Cable est un câble d’alimentation moteur pour variateur (VFD), symétrique 3C+3G et à double écran, qui contient les émissions du variateur.

Pour réduire le bruit électrique dans l’automatisation, utilisez du câble blindé. Le SCREENFLEX (LiYCY) de Top Cable blinde le signal.

Les écrans aluminium (feuillard) offrent une couverture totale contre le bruit haute fréquence ; la tresse apporte une résistance mécanique et un blindage basse fréquence. De nombreux câbles combinent les deux.

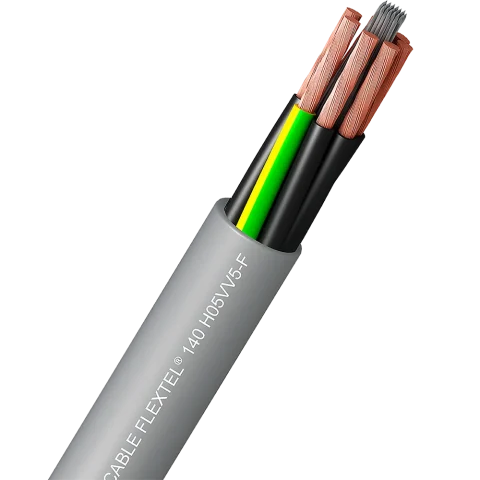

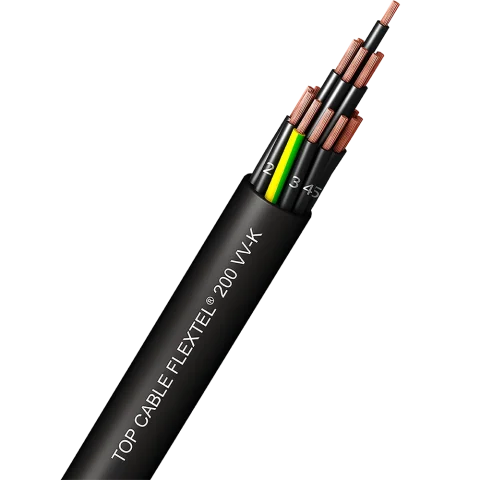

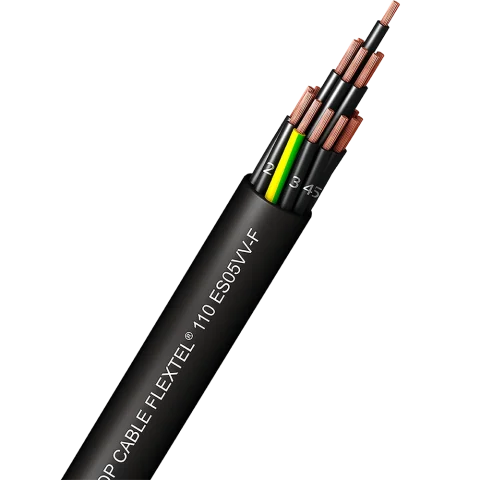

La commande souple de l’automatisation d’usine utilise le FLEXTEL (H05VV5-F / VV-K) et le câble blindé SCREENFLEX de Top Cable.

Les servomoteurs nécessitent un câble de retour et de puissance blindé. Le SCREENFLEX et le TOPDRIVE de Top Cable conviennent aux connexions de servomoteurs.

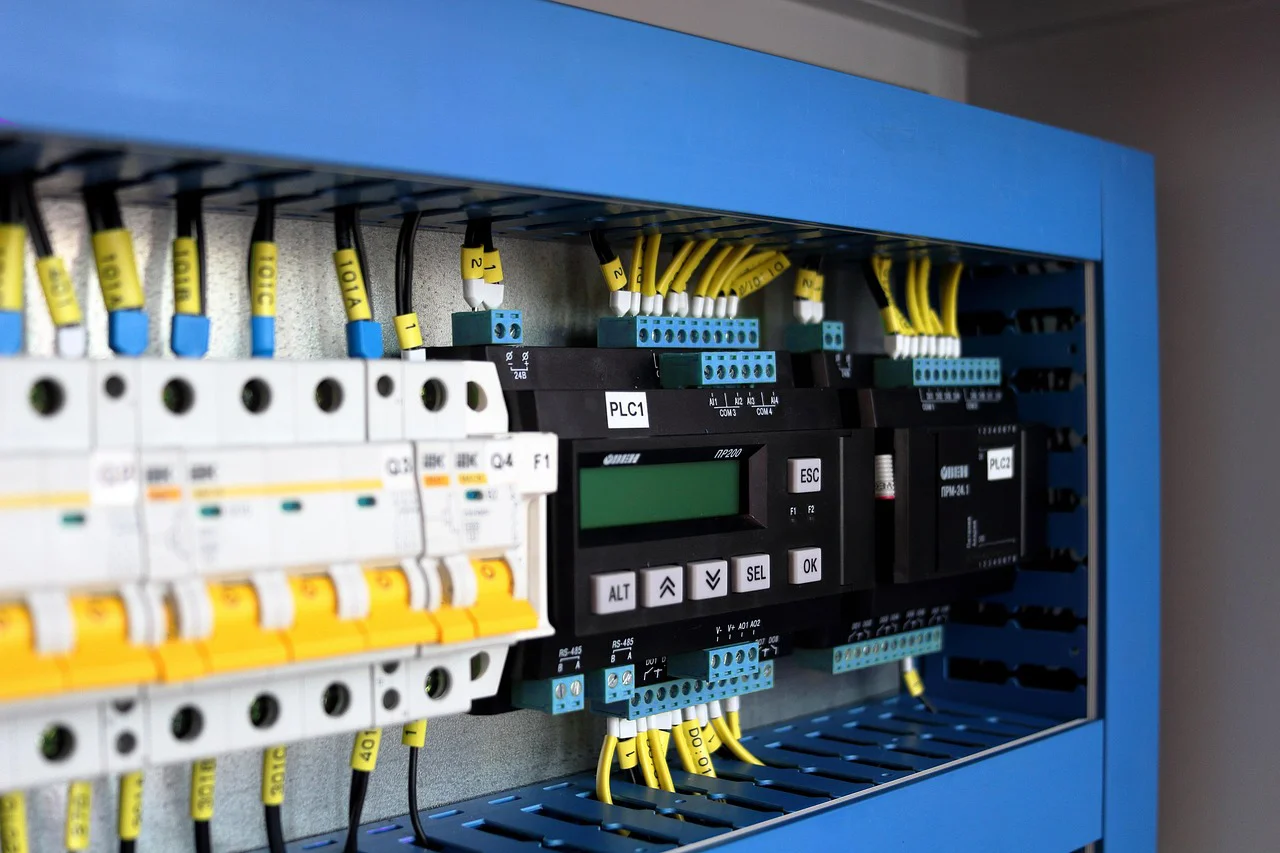

Le câblage de signal d’automate (PLC) utilise du câble de commande blindé. Le SCREENFLEX de Top Cable protège les signaux.

Top Cable fabrique les gammes de câble de commande blindé SCREENFLEX et de variateur (VFD) TOPDRIVE.
