CÂBLES EN ALUMINIUM

Les câbles en aluminium nécessitent une manipulation et une installation soigneuses pour garantir leur longévité et leur sécurité. Voici quelques conseils à suivre lors de l’installation de câbles moyenne tension en aluminium :
1. Sélection du câble : pour assurer une sélection adéquate du câble MT, il est fortement recommandé de prendre en compte des facteurs tels que la tension assignée, le type d’isolation, les normes de sécurité incendie et les conditions environnementales, ainsi que la section transversale adéquate du câble en aluminium.
2. Manipulation du câble : les câbles en aluminium peuvent être facilement endommagés s’ils ne sont pas manipulés correctement. Évitez de plier, de tordre ou de tirer sur les câbles, et veillez à ne pas les faire tomber. Utilisez toujours un équipement de levage approprié pour déplacer les câbles en aluminium lourds.
3. Installation du câble : une installation de câble doit toujours être réalisée par un personnel formé et expérimenté. Le respect des codes et règlements électriques internationaux et locaux est essentiel pour garantir la fiabilité, la sécurité et la longévité de l’installation.
4. Blocage de l’eau : les câbles en aluminium sont sensibles à la corrosion lorsqu’ils sont exposés à l’humidité. Assurez-vous de garder les câbles au sec pendant l’installation et le fonctionnement, et protégez-les avec des embouts de câble pour éviter une défaillance prématurée du câble, des accessoires ou de l’équipement électrique.
5. Maintenance du câble : des inspections périodiques des câbles doivent être effectuées visuellement et avec l’utilisation d’équipements de test spécialisés pour identifier tout signe de dommage, d’usure ou de détérioration, garantissant ainsi la longévité et la fiabilité de l’installation électrique.

En suivant ces conseils, vous pouvez vous assurer que vos câbles en aluminium sont installés correctement et fourniront des années de service fiable.

Les câbles en aluminium sont plus légers et moins chers que les câbles en cuivre. L’aluminium est également plus résistant à la corrosion que le cuivre. Les câbles en cuivre sont plus conducteurs et moins sensibles aux interférences que l’aluminium.

Les conducteurs peuvent également être en cuivre étamé, comme ceux requis pour les installations solaires. (Plus d’infos ici : https://www.topcable.com/blog-electric-cable/wp-admin/post.php?post=20102&action=edit&lang=es)

D’une manière générale, nous pouvons déterminer que le type d’installation et les normes de certification exigées par le projet détermineront l’adéquation d’un conducteur ou d’un autre.

Le cuivre et l’aluminium, les deux métaux les plus utilisés dans le câblage électrique, offrent des avantages et des inconvénients distincts. Les câbles en aluminium offrent une alternative viable et durable aux câbles en cuivre dans de nombreuses applications électriques, offrant des avantages significatifs en termes de coût, de poids et de résistance à la corrosion. Cependant, la conductivité de l’aluminium est d’environ 60 % de celle du cuivre. Vérifiez les demandes spécifiques de votre industrie ou demandez conseil à Top Cable.

L’aluminium a fait ses preuves en matière de résistance à la corrosion dans des situations pratiques.

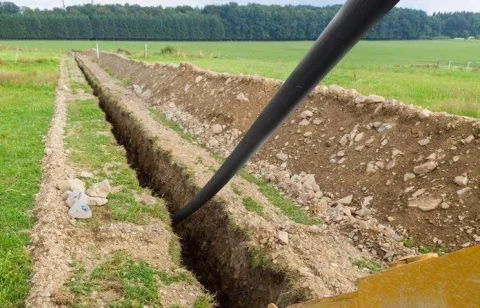

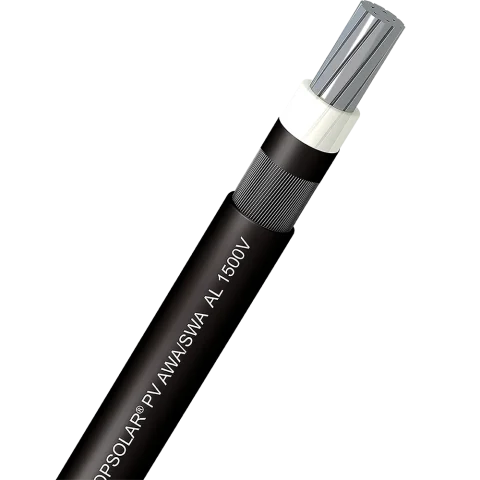

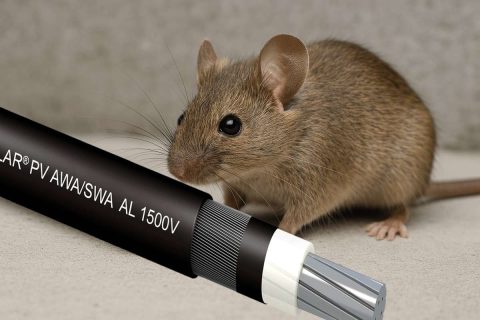

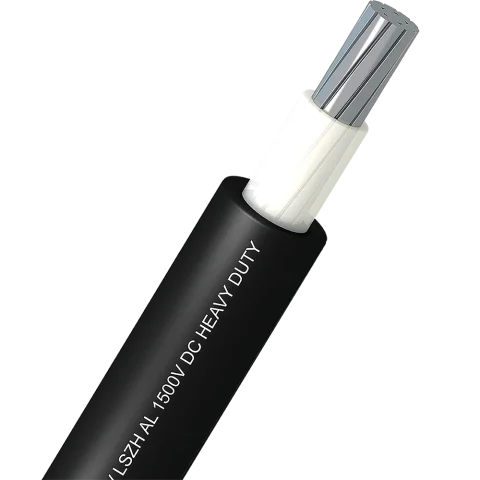

Oui, Top Cable fabrique une large gamme de câbles en aluminium spécialement conçus pour les énergies renouvelables telles que les fermes solaires ou les installations photovoltaïques sur toiture. Par exemple, le câble TOPSOLAR® PV AWA/SWA DC Feeder Aluminium convient à tous les types d’installations solaires souterraines et aériennes. Et le câble TOPSOLAR® PV LSZH AL 1500V HEAVY DUTY peut être directement enterré dans la plupart des sols. Demandez un devis pour les câbles en aluminium auprès de Top Cable

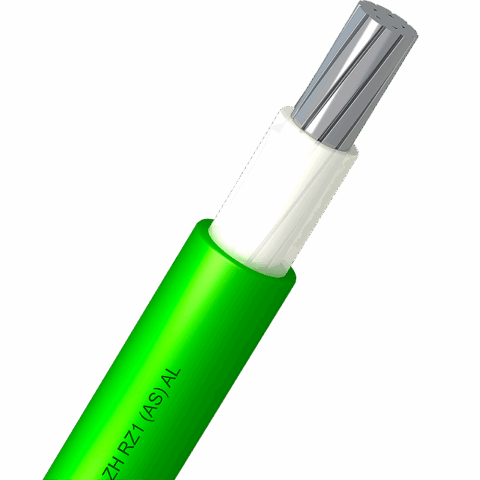

Oui, Top Cable fabrique des câbles en aluminium LSZH qui peuvent être installés dans les lieux publics et les emplacements dangereux où il y a un risque d’incendie. Par exemple, le TOXFREE RZ1 est un câble en aluminium résistant au feu à faible dégagement de fumée, avec la meilleure performance au feu CPR : B2ca -s1a, d1,a1.

https://www.topcable.com/low-voltage-cables/aluminium-cables/toxfree-zh-rz1-as-al/

L’une des normes de câbles en aluminium les plus importantes est la EN 60332-1, publiée par la Commission Electrotechnique Internationale (IEC). Cette norme spécifie les exigences générales pour la conception et la construction des câbles en aluminium utilisés dans les systèmes de distribution d’énergie. Une autre norme importante pour les câbles en aluminium est la norme NFC 32-070, qui est publiée par l’Association Française de Normalisation (AFNOR). Cette norme spécifie les exigences pour l’installation des câbles en aluminium dans les installations électriques.

Un câble en aluminium a une section transversale 1,5 fois plus grande pour faire passer le même courant qu’un fil de cuivre, mais il est deux fois plus léger. Ainsi, le poids léger de l’aluminium est la principale raison d’utiliser l’aluminium au lieu du cuivre dans les connexions aériennes.

Le cuivre a une conductivité électrique élevée et une résistance plus faible que l’aluminium, c’est pourquoi il est utilisé pour le câblage électrique. De plus, le câblage en aluminium est sensible à la dilatation et à la contraction, ce qui peut conduire à des arcs électriques. Le câblage en aluminium chauffe et se dilate lorsque l’électricité le traverse, et refroidit et se contracte lorsque le flux d’électricité est coupé.

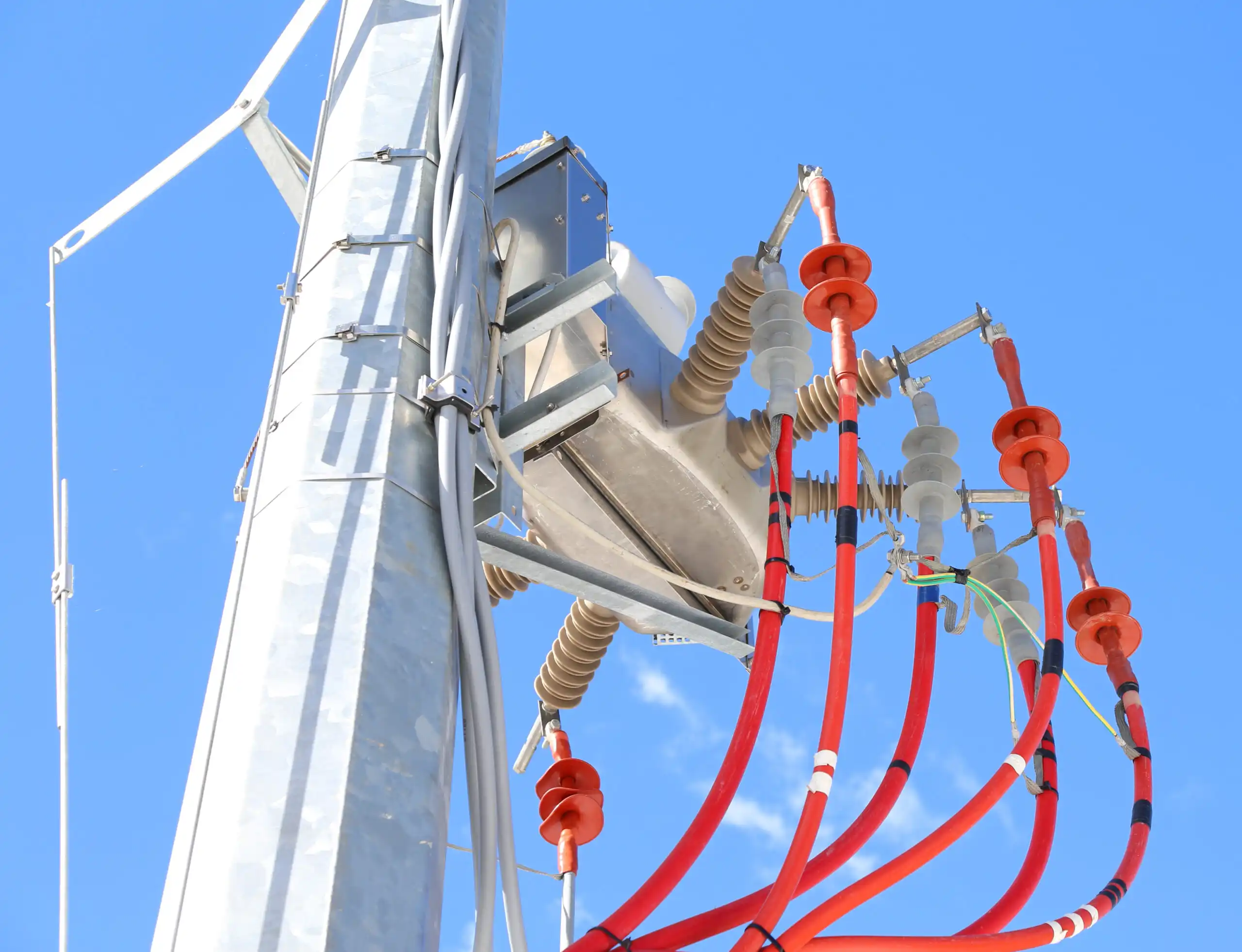

L’aluminium est le meilleur matériau pour les lignes de transmission haute tension, car un câble électrique aérien doit être léger et flexible en plus d’être durable. L’aluminium est un matériau malléable qui est moins sujet au stress de compression que le cuivre.

Bien qu’un conducteur en aluminium ait une conductivité d’environ 61 % par rapport à un conducteur en cuivre de même taille, son poids est trois fois moindre, ce qui le rend beaucoup plus facile à manipuler. Pour cette raison, l’aluminium est préféré dans les gros câbles et la distribution d’énergie aérienne.

Les câbles basse tension en aluminium sont les mieux adaptés à une variété d’applications, notamment :

1. Distribution d’Énergie : Ils sont couramment utilisés dans les réseaux de distribution électrique pour transmettre l’énergie des postes de transformation aux bâtiments résidentiels et commerciaux.

2. Applications Industrielles : Les câbles en aluminium sont souvent utilisés dans les usines et les installations industrielles pour alimenter les machines et équipements en raison de leur légèreté et de leur rapport coût-efficacité.

3. Systèmes d’Énergie Renouvelable : Ces câbles sont adaptés pour connecter les panneaux solaires et les éoliennes aux onduleurs et aux systèmes de distribution d’énergie.

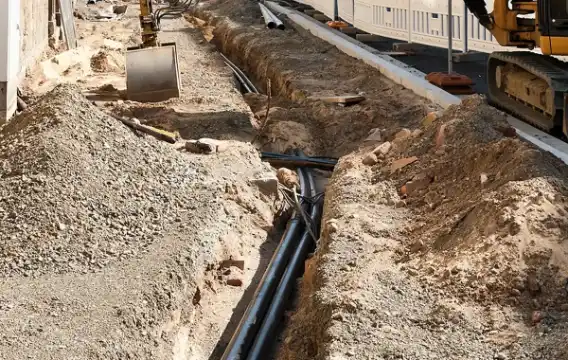

4. Installations Souterraines : Les câbles en aluminium sont fréquemment utilisés dans les installations souterraines car ils sont résistants à la corrosion et peuvent être installés dans divers environnements.

5. Éclairage Public : Ils sont idéaux pour les systèmes d’éclairage public, fournissant un moyen fiable et efficace d’alimentation électrique.

6. Alimentation Electrique Temporaire : En raison de leurs propriétés légères, les câbles en aluminium sont souvent utilisés pour les installations électriques temporaires lors d’événements ou sur les chantiers de construction.

7. Câblage Résidentiel : Dans certains cas, ils peuvent être utilisés pour le câblage résidentiel, en particulier dans les grandes maisons ou lotissements où le coût et le poids sont des considérations.

Globalement, les câbles basse tension en aluminium sont privilégiés pour leur équilibre entre performance, poids et coût dans diverses applications électriques.

L’installation de câbles basse tension en aluminium nécessite une planification minutieuse et le respect des normes de sécurité. Consultez les normes IEC – Commission Electrotechnique Internationale – pour plus de détails. (https://webstore.iec.ch/)

Le coefficient linéaire d’expansion thermique de l’aluminium est 36 pour cent plus élevé que celui du cuivre.

Le cuivre a une conductivité électrique plus élevée que l’aluminium. Plus précisément, la conductivité du cuivre est d’environ 60 % supérieure à celle de l’aluminium. Cela signifie que pour la même section transversale, le cuivre peut transporter plus de courant que l’aluminium.

Utilisez l’aluminium pour les longs tronçons et les grandes sections où le poids et le coût dominent ; le cuivre lorsque la compacité et la conductivité importent. Top Cable propose les deux (par ex. RZ1 Al, X-VOLT Al).

Le RZ1 Al de Top Cable est un câble de puissance en aluminium isolé au XLPE, sans halogène (LSZH), de 0,6/1 kV, pour la distribution et les départs de bâtiments.

Le câble aluminium au XLPE (par ex. le XZ1 Al de Top Cable, ou l’armé POWERHARD RV Al AR2V) est conçu pour les tronçons de distribution enterrés.

L’aluminium coûte moins cher par ampère et est plus léger, mais nécessite une section plus grande que le cuivre pour le même courant. Top Cable fournit les deux pour cet arbitrage.

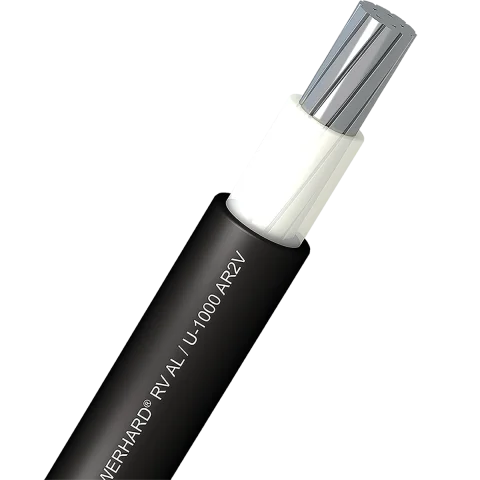

L’AR2V est un câble de puissance en aluminium armé. Le POWERHARD RV Al (AR2V) de Top Cable est l’option aluminium armé en BT.

Le RZ1 Al de Top Cable est un câble aluminium sans halogène (LSZH) pour la distribution où la sécurité incendie importe.

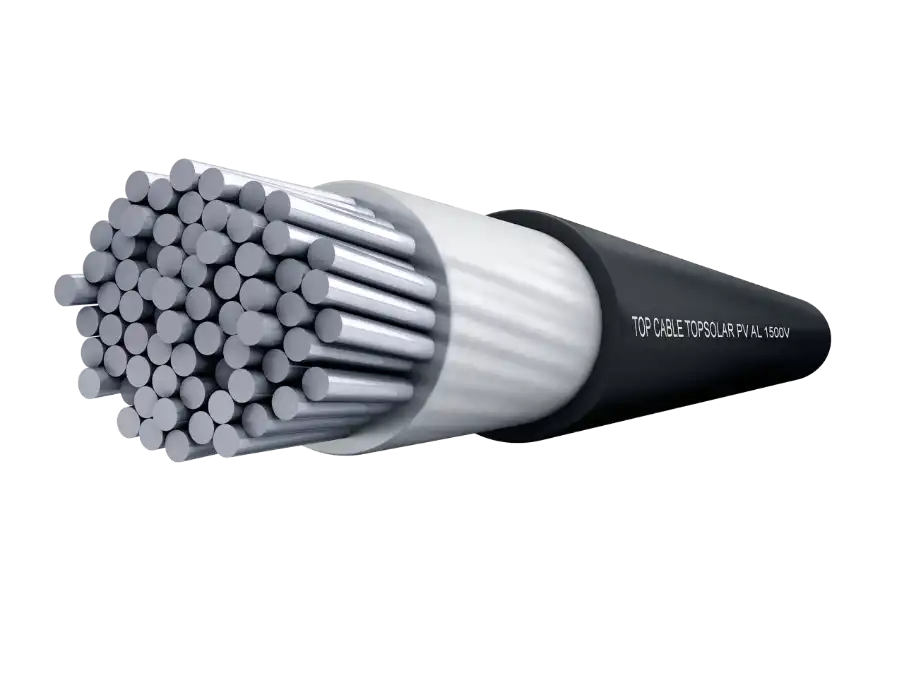

Pour les tronçons CC du PV à l’échelle des services publics, le TOPSOLAR en aluminium de Top Cable réduit le coût et le poids par rapport au cuivre.

Le poids réduit de l’aluminium convient aux longs tronçons. Le RZ1 Al et le X-VOLT Al de Top Cable réduisent la charge d’installation.

Un conducteur en aluminium nécessite environ une taille de section de plus que le cuivre pour le même courant. Dimensionnez-le d’après les tableaux d’intensité admissible de Top Cable.

Top Cable fabrique des câbles de puissance en aluminium, dont le RZ1 Al, le X-VOLT Al (MT) et le POWERHARD RV Al (AR2V).
